品名：SDI+AV光端机简介 型号：CSAV
概述
丞播SDI+AV数字视音频光端机CSAV由光发送机和光接收机构成，用来传输1路143、177、270、360Mbps等四种速率的SD-SDI标清数字视频信号和1路模拟视频、2路模拟音频信号。
内置光波分复用器，当传输距离≤40Km时，选用WDM-1310/1550光波分复用器；当传输距离≤100Km时，选用CWDM-1530/1550光粗波分复用器。
SDI信号与AV信号相互独立，通过不同光波长共纤传输。
特点
符合SMPTE259M，SMPTE297M，SMPTE310，SMPTE305（SDTI）标准
符合DVB-ASI（EN50083-9）接口标准
信号指标优于广播甲级传输质量标准
既传输1路SDI或ASI信号，又同时传输1路模拟视频、2路模拟音频信号
自动适应SDI 143、177、270、360Mbps
SDI信号传输特点：
发送端有1路环输出，接收端双口输出
输入具有电缆均衡,可补偿电缆传输的损耗
具有减小信号抖动电路，可以很好地处理畸变信号，输入/输出电缆传输距离可达250m(BELDEN8281电缆)
AV信号传输特点：
10bit视频A/D转换，20bit音频A/D转换
宽的视频AGC，输入视频范围0.6V～1.8V，完善的数字箝位对用户信号源要求更低
音频动态范围大：最大输入/输出音频可达+18dBm
模拟音频输出口可平衡/不平衡自动转换; ESD 保护，使用更安全可靠
接收端视频、音频分配输出
工作状态指示清楚，面板上装有视频、音频、光信号、电源的LED指示
SDI信号传输性能参数
视频输入 | |
输入路数 | 1 |
输入电平 | ＞380 mVP-P |
输入自动电缆均衡 | ＞250m (270Mbps)(BELDEN8281电缆) |
输入反射损耗 | ＞16dB (270MHz) |
阻抗 | 75Ω |
连接器 | BNC |
视频输出 | |
输出路数 | 2 |
输出电平 | 800mVP-P ±10% |
上升时间 | ＜0.8nS |
下降时间 | ＜0.8nS |
最大抖动 | ＜0.2UI (270Mbps) |
阻抗 | 75Ω |
连接器 | BNC |
AV信号性能参数
视频输入 | 音频输入 | ||
输入路数 | 1 | 输入通道数 | 2 |
输入电平 | 0.6～1.8 VP-P | 最大输入电平 | 17.4 VP-P (+18dBm) |
阻抗 | 75Ω | 频 带 宽 度 | 20Hz～20 KHz |
连接器 | BNC | 阻抗 | 600Ω |
|
| 连接器 | 卡侬 |
AV信号传输系统指标
视频指标 | 音频指标 | ||
输出电平 | 1 VP-P | 最大输出电平 | 17.4 VP-P (+18dBm) |
信噪比SNR | ＞70dB | 信噪比SNR | ＞86 dB（未加重） |
微分增益DG | ＜1％ | 总谐波失真 | ＜0.2 % |
微分相位DP | ＜10 | 频 带 宽 度 | 20Hz～20 KHz @-0.5 dB |
幅频特性 | ±0.2dB to 5.75MHz | 通道隔离度 | ＞90 dB @ 1KHz |
亮色延时 | ＜10ns | ||
阻抗 | 75Ω | 阻抗 | 低阻 |
连接器 | BNC | 连接器 | 卡侬 |
光路及其他参数
光波长 | 1310/1550 nm | 1530/1550 nm |
光发射功率 | -10±3dBm | -0±3dBm |
光接收功率 | -30dBm～-3 dBm | |
光传输距离 | 0～40 Km | 10～100 Km |
光连接器 | FC/PC（可选FC/APC、SC/PC、SC/APC） | |
电 源 | AC220V ＜20W | |
尺 寸 | 19英寸1U 机箱 430x230x43 | |

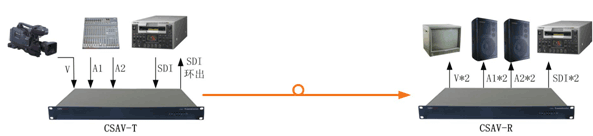

典型应用
