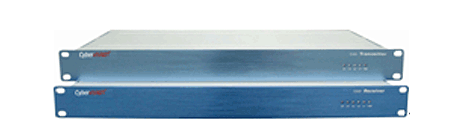

CDV204多路视音频数字光端机由光发送机CDVT204和光接收机CDVR204构成。
CDVT204输入为2路CVBS复合视频信号，4路AUDIO模拟音频信号。
CDVR204输出有2路CVBS复合视频信号输出口、4路AUDIO模拟音频信号，每路视频和音频均分配输出。（用户可选择音频分配输出为数字音频AES/EBU输出）
CDV204采用10bit编码方式对模拟视频信号进行模数转换，20bit编码方式对模拟音频信号进行模数转换。在光路传输过程中不压缩、数字化，视频图象信号指标优于广播甲级传输质量标准，音频信号指标优于国际标准。
特点
信号指标优于广播甲级传输质量标准
10bit视频A/D转换，20bit音频A/D转换
宽的视频AGC，输入视频电压范围0.6V～1.8V，完善的数字箝位对用户信号源要求更低
模拟音频输出口可平衡/不平衡自动转换; ESD 保护，使用更安全可靠
音频动态范围大：最大输出音频可达+18dBm
无中继传输距离可达100Km
系统拓扑可点对点、点对多点
可选1310nm、1550nm、CWDM或DWDM光传输方式，通过光复接实现多路信号传输
工作状态指示清楚，面板上装有视频信号、音频信号、电源的LED指示
性能参数
视频输入 | 音频输入 | |||
输入路数 | 2 | 输入通道数 | 4 | |
输入电平 | 0.6～1.8 VP-P | 最大输入电平 | 17.4 VP-P(+18dBm)(可选+22dBm、+24dBm) | |
阻抗 | 75Ω | 频 带 宽 度 | 20Hz～20 KHz | |
连接器 | BNC | 阻抗 | 600Ω | |
连接器 | 卡侬 | |||
AES/EBU数字音频输出（可选） | ||||
输出路数 | 2 | 上升/下降时间 | <25ns | |
输出电平 | 5 VP-P | 输出阻抗 | 110Ω（平衡） | 75Ω（不平衡）（可选） |
输出取样频率 | 48 KHz（或要求） | 连接器 | 卡侬 | BNC |
抖 动 | <0.005UIP-P | |||
光路参数 | ||||
光波长 | 1310 nm（可选1550 nm、符合CWDM传输波长） | |||
光发射功率 | -10±2dBm（（可选0±3dBm） | |||
光接收功率 | -28dBm～-3 dBm | |||
光传输距离 | 0～40 Km（可选10～60 Km、10～100 Km） | |||
光连接器 | FC/PC（可选FC/APC、SC/PC、SC/APC） | |||
电 源 | AC220V ＜20W | |||
尺 寸 | 19英寸1U 机箱 430x230x43 | |||
系统指标
视频指标 | 音频指标 | ||
输出电平 | 1 VP-P | 最大输出电平 | 17.4 VP-P(+18dBm) |
信噪比SNR | ＞70dB | 信噪比SNR | ＞86 dB（未加重） |
微分增益DG | ＜1％ | 总谐波失真 | ＜0.2 % |
微分相位DP | ＜10 | 频 带 宽 度 | 20Hz～20 KHz @-0.5 dB |
幅频特性 | ±0.2dB to 5.75MHz | 通道隔离度 | ＞90 dB @ 1KHz ＞90 dB @20KHz |
亮色延时 | ＜10ns | ||
阻抗 | 75Ω | 阻抗 | 低阻 |
连接器 | BNC | 连接器 | 卡侬 |

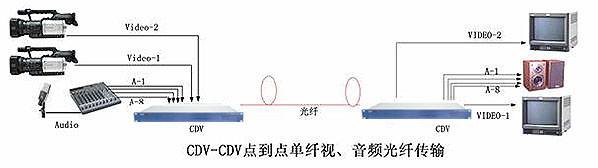

典型应用
