技 术 参 数

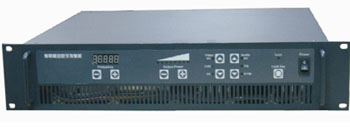

高清车载无线图像发射机
车载无线图像发射机，具体参数如下：
★ 功能强大，支持A/V、ASI输入。
★ 输出功率大，线性好，传输距离远。
★ 19″标准机箱，结构牢固，外形美观大方。
射频参数 |
|
发射功率 | 5W-30W功率可调（端口数字功率） |
发射频率 | 490MHz |
传输距离 | 可视条件下50公里，市内5--15公里 |
带宽 | 8 MHz |
带外抑制 | ≥60dB |
保护 | 功放输出配置隔离器 |
输出功率稳定度 | ±0.5dB |
带内不平度 | ≤0.5dB |
输出阻抗 | 50Ω |
输出接口 | N-L16(阴) |
数字调制参数 |
|
调制方式 | 国标GB20600-2006 |
载波数 | 3780 |
星座映射 | 4QAM |
码流 | 大于4.7Mbps |
纠错方式 | LDPC |
误码率(BER) | ≤10-8 |
数据通道： | RS-232单工9600bps |
TS流加密 | 可选 |
TS流输入 | ASI ，接口方式BNC阴口 |
视、音频输入编码参数 |
|
视频 | CVBS全电视信号 |
射频参数 |
|
发射功率 | 5W-30W功率可调（端口数字功率） |
发射频率 | 300 MHz～800MHz |
传输距离 | 可视条件下50公里，市内5--15公里 |
带宽 | 8 MHz |
带外抑制 | ≥60dB |
保护 | 功放输出配置隔离器 |
输出功率稳定度 | ±0.5dB |
带内不平度 | ≤0.5dB |
输出阻抗 | 50Ω |
输出接口 | N-L16(阴) |
数字调制参数 |
|
调制方式 | 国标GB20600-2006 |
载波数 | 3780 |
星座映射 | 4QAM |
码流 | 大于4.7Mbps |
纠错方式 | LDPC |
误码率(BER) | ≤10-8 |
数据通道： | RS-232单工9600bps |
TS流加密 | 可选 |
TS流输入 | ASI ，接口方式BNC阴口 |
视、音频输入编码参数 |
|
视频 | CVBS全电视信号 |
视频输入接口 | BNC(阴) |
视频输入阻抗 | 75Ω |
音频 | 左、右双声道 卡侬口 |
音频输入接口 | BNC(阴) |
数字视音频 | HDSDI |
数字视音频接口 | BNC(阴) |
音视频数据格式 | H.264/MPEG-II(自适应) |
图像清晰度 | 高清1920*1080 |
其它 |
|
颜色 | 黑色（发黑处理） |
MTBF | ≥10000小时 |
工作电压 | AC 90-250V |
环境条件 | 储存温度: -40℃~+70℃ |
| 工作温度: -25℃~+50℃ |
| 相对湿度: 85%(不凝结) |
功耗 | 180W(20W发射功率) |
| 150W(10W发射功率) |
体积 | 19″2U 483×400×88(mm) |
重量 | 15Kg |
冷却方式 | 自然冷却 |
高清车载无线图像传输接收机
无线图像传输接收机，具体参数如下：
★ 输入端采用低噪声放大器，接收灵敏度高。
★ 支持A/V、ASI、HDSDI,HDMI,USB端子输出。
★ 19″标准机箱，结构坚固，外形美观大方。
★ 支持DC 10V～16V和AC 90V～250V 电源，使用灵活方便。
射频参数 |
|
接收频率 | 490MHz (频率可选) |
带宽 | 8MHz |
接收灵敏度 | 大于-97DBm |
输入阻抗 | 50Ω |
输入接口 | N-L16(阴) |
数字解调参数 |
|
解调方式 | 国标GB20600-2006 多载波、单载波（自动判别） |
TS流解密 | 可选 |
TS流输出 | ASI ，接口方式：BNC阴口 |
码流 | 8Mbps |
纠错方式 | LDPC |
误码率 | ≤10-8 |
数据通道： | RS-232单工9600bps |
视、音频参数 |
|
视频输出 | CVBS全电视信号(两路) HDSDI，USB,HDMI |
视频输出接口 | BNC(阴)/HDSDI |
图像清晰度 | 高清1920*1080 |
视频输出阻抗 | 75Ω |
输出电平 | 1.0±20mVp-p |
频率特性 | ±0.5dB (4.8MHz) |
微分增益 | ≤5% |
微分相位 | ≤5° |
音频输出 | 左右双声道输出(两路) |
音频输出接口 | BNC(阴) |
音频采样频率 | 32，44.1，48KHz |
音频响应频率 | 20Hz-20KHz |
TS流输出 | ASI |
TS流输出接口 | BNC(阴) |
音视频数据格式 | MPEG-II/H.264(自适应) |
其它 |
|
颜色 | 浅色或黑色 |
面板指示灯 | 信号强度和信号质量指示灯 |
MTBF | ≥10000小时 |
工作电压 | DC 10V～16V AC 90V～250V |
馈电电压 | DC 10V～16V |
环境条件 | 储存温度: -40℃~+70℃ |
| 工作温度: -25℃~+50℃ |
| 相对湿度: 85%(不凝结) |
功耗 | 12W |
体积 | 19″1U 483×400×44(mm) |
重量 | 2Kg |
冷却方式 | 自然 |
配 置 表 （包装：纸箱包装）
序号 | 名 称 | 型 号 | 数 量 | 单位 |
1 | 车载式发射机 | WBJ-2000F | 1 | 台 |
2 | 移动数字接收机 | WBJ-2000R | 1 | 台 |
3 | 车载发射天线 | 10db缝隙天线 | 2 | 副 |
4 | 线缆含接头 | 8DF-B | 50×2 | 米 |
5 | 电源线 |
| 2 | 根 |
6 | 数据线 |
| 2 | 根 |
7 | 音视频线 |
| 1 | 组 |
|
|
|
|
|
