一、数字电台节目播出实现自动化
1、劳动强度小
实现自动播出前,值班人员劳动强度大、紧张程度高,每天面对几十盘播出带,每盘仅几分钟,值班人员精神一直处于高度紧张状态,时时刻刻准备换带,有时连接电话都不得不中途挂断,常被听众及领导指责为“不礼貌”或 “态度恶劣”,对单位声誉影响很坏。
实现自动播出后,所有节目都存储在计算机硬盘上,并且由编排人员安排好节目单,值班人员只需监听,甚至可以无人职守,播出工作则由自动播出系统自动完成,使得现在的值班成为一项很轻松的工作。
2、安全稳定性好
实现自动播出前,常常因为磁带、磁头、绞带等原因造成无法播出,维护起来技术要求高、修复时间长,会造成长时间播出中断或该节目无法播出。
实现自动播出后,节目都是提前编辑好,播出时稳定性好,出错率低,基本上能做到长时间无故障播出,即使出现问题,维护起来也十分方便,只需重新运行播出软件或重新启动电脑即可。
3、播出时间准确
实现自动播出前,只能靠一盘盘的录音带的长度来估计播出时间,特别是比较长的节目误差更大,根本无法计算每个节目的实际播出时间。
实现自动播出后,每个节目都可以精确到秒,可以很方便的调整节目时间和栏目长度,可以对节目进行准确的预报,并且播出结束后还记录下实际的播出时间,以便与设计时间对比分析,为节目编排提供科学依据。
4、节目编排方便
实现自动播出前,节目编辑十分麻烦,那怕仅仅是动一个几秒钟的广告,或增加、删除、换位置,都要把整个时段的节目重新录制,工作量十分巨大,并且每录制一次,效果都会下降,还要赶时间,以保证在播出前录制好。
实现自动播出后,节目编排变得十分简单快捷,可以将一条节目插入到任何位置,甚至可以一次插入多条,并且可以边播边排,这些都可在瞬间完成,十分灵活,工作量很小。
5、播出成本低
实现自动播出前,至少需要二台录音机,还要许许多多的录音带,再加上对磁头和机器的维护,播出成本昂贵。
实现自动播出后,全部播出工作可以由一台工作站完成,成本只相当于一台录音机,且无需录音带,维护起来也很简单,基本上不需要什么费用,所以播出成本十分低廉。
6、播出质量高
实现自动播出前,受到模拟编辑机和放机的限制,再加上录音带反复录制,播出效果十分差,声音混浊失真,特别是长期播放的间奏、垫片或广告,更是不堪入耳,并且在无线发射中,很容易受到外来信号的干扰,严重影响本台节目收听率和新闻宣传效果。
实现自动播出后,采用的是高质量的数字方式进行存储,一条节目无论播出多长时间,也无论播出多少次,都能保证是第一版的效果;并且采用国际先进的广播级数字音频卡,声音清晰、纯净,可使本台一跃成为本地区节目播出质量最好的电台。
二、数字电台节目制作由 “模拟”升级到“数字”
1、编辑方便灵活
以前用模拟设备,我们必须等到所有的声音素材和新闻稿件出来后才能开始编辑,这样常常出现有新闻的日子,上午没事干,下午和晚上加班加点的现象,改稿、录音、配音、编辑、播出,忙忙碌碌,不仅不能保证质量,还容易出错,甚至延误播出。如果录制过程中出现失误,就需要重新录制;编完后,发现什么地方不对,再进行修改或调整,那还得重新录制,常常处于质量和内容不能兼顾的两难境地。
使用数字音频制作站后,可以做到播音员、记者随到随编,无需考虑顺序和长短,等全部节目编完后再进行串编就行了。播音员录音可以和音效合成分开工作,两方面的工作百分之百的一次性完成,如果出现读错或发音错误,只需重读那一句话就可以了,修改、删除、调整起来几秒钟完成,使播音员、制作员的工作量大大减少。至于节目后期音效处理,制作人员可以任意添加无限种音效一次合成,既没有质量损失又方便快捷。
2、编辑质量高
以前用模拟机编辑,受编辑机老化、磁头磨损和录音带磁粉脱落等因素的影响,节目经过反复编辑后,声音质量下降很快,不仅无法完成节目的精确剪辑,还大大影响制作人员的节目创意,使得许多节目,甚至连专题都只能进行简单的拼接,更不要说用什么特技进行美化和修饰了。
使用数字音频制作站后,编辑人员再也无需考虑声音效果,而可以尽情的发挥自己的想象力和创造力,因为是全数字化编辑,素材可以进行任意组合、增加无限种特效,且可以反复修改、加工和润色,这一切都可以实时、高质量的完成,保证编辑后的声音效果如前期录制的效果一模一样,通过一些减噪、修饰等处理后,效果甚至更好配合高质量的进口音频卡,声音质量可以达到国家广播级标准。
3、保存时间久
以前用模拟机编辑,素材质量差不用说,更可惜的是辛辛苦苦编辑的专题和栏目,因质量太差无法保存或者说无保存价值,即使勉强保存下来,过了三五年,因磁粉脱落、受潮等原因,也无法播放,使得许多珍贵的历史资料和优秀的专题节目付之东流。
使用数字化音频制作站后,资料保存问题迎刃而解,不仅制作好的新闻专题节目可以长期保存,就连录音素材也可以长期保存,使以后的专题节目制作选择余地更大,内容更丰富,同样也是为子孙后代留下一大笔珍贵的文化遗产。
4、编辑成本底
以前用模拟设备编辑,给我们的感觉是设备十分昂贵,一套编辑机几万、十几万,如果再加上特效机,就更不得了,还要使用大量的录音带。使用时间一长,老化、磨损现象更严重,维修起来十分不便,每年投入的维护就要几万,经常出现因资金短缺设备无法及时维修而造成停台、停播的现象,观众和领导意见很大,影响很坏。
使用数字音频制作站后,不仅购买机器便宜,一套设备只需几万元,相当于以前模拟的编辑机、特效机等全套后期制作设备。还能实现无带编辑,大大节约制作成本,更可喜的是,数字音频制作站维护费用极低,每年只需更换素材硬盘即可,如果维护得好,甚至可以做到连续几年一分钱维修费都不用花,大大缓解了我台资金紧张的被动局面。
5、更新换代快
以前用模拟设备,一用就是七八年,已经千疮百孔,破旧不堪,用之无味,弃之可惜,一直不能更新设备。同时设备越旧,维护费越大,越是买不起新设备,如此进入恶性循环,这种状况困扰我台多年,选用数字音频制作站才有望得到彻底改变。
使用数字音频制作站后,可以利用现在计算机升级速度快,软件丰富的优势,对数字音频工作站设备进行不断升级换代,可以使用新的软件实现新的功能,也可以升级旧的软件增加新的功能,甚至可以提高主机配置提升编辑和特技的功能,使得我们可以紧跟时代潮流,时时享受高科技成果,制作出更好的电台节目。
第二部分 音频播出系统软件设计及功能说明
完全基于主备数据库的网络系统架构,采用资源共享,分布上载,分级存储,集中管理的设计原则,实现多个频道的控制、管理,稳定安全的自动播出,包括:系统管理、资源上载、节目编排、节目审核以及播出控制等子系统。
系统管理:
主要完成自动播出软件系统的音频服务器参数设置、频道信息设置、用户权限设置以及系统日志信息管理;包括:服务器名称、主备播音频服务器的IP地址、素材存储路径、频道名称、数据时限、是否审核以及音频切换器参数设置;用户的添加、修改、删除,以及用户对应的各级权限的分配管理;系统全面记录所有操作日志时间、类型、内容,支持查询功能;
资源上载:
主要完成自动播出软件系统素材资源的上传入库功能,系统支持主、备服务器的选择,可以指定素材上载对应的分类信息,只有具有对应分类权限的用户才可以将素材上载到该分类目录中。资源上载可以实时提取素材的相关信息,包括:素材名称、声道、音量、码率、时长、码流格式、比特数、频率以及文件大小等。系统支持:WAV 、MP3、RA、RMA、WMA、ASF、MIDI、MID、RMI、XMI、OGG、VQF、MOD、AIFF、AU等素材格式。
在已上载列表中,将鼠标移到某一节目上有tooltip提示信息,分别对节目审查状态和审查意见进行显示。素材上载支持对所有素材资源的集中管理,包括:节目资源的二级分类管理,播出表单资源管理以及节目组资源的管理。资源管理提供所有管理资源的查询统计打印功能,可以快速查询某一节目的实际播出状况以及播出时间的统计;用户可根据需要增加、修改、删除节目资源分类。
节目编排:
主要完成自动播出系统素材资源的编单功能,节目以板块为单元分别编辑。板块分为直播板块、录播板块及转播板块。节目单由板块和当前打开板块的播出节目单组成。
录播板块用于音频节目根据节目编排自动播出,支持设定表单节目的开始时间、播出时长、播出方式以及分类信息等属性。支持顺延、定时、定时插播、剧中插播等播出方式;录播板块播出时某个节目发生错误或有空隙时,将会自动生成垫乐。
直播板块用于音频节目根据主持人控制的触发节目播出,支持设定表单节目的开始时间、播出时长、播出方式以及分类信息等属性。支持触发播出、顺延、定时、定时插播等播出方式;
转播板块用于音频节目根据表单设定控制音频切换器等设备转播相应的音频频道,支持转播时长以及转播频道等属性设定;
节目编排支持二级表单编辑功能,系统可以创建、修改一个节目组,该节目组将作为一个整体在表单编排时应用。
节目审核:
主要完成自动播出软件系统节目以及节目表单的预审功能,系统可以设定是否审核,只有审核通过的节目以及节目表单才可以播出。系统可以选定节目库或播出表单中的任一节目素材,实时审核该节目的具体播出内容,审核过程支持播放、暂停、进度条以及音量控制等功能,可以直接输入审核意见以及实时显示审核状态。

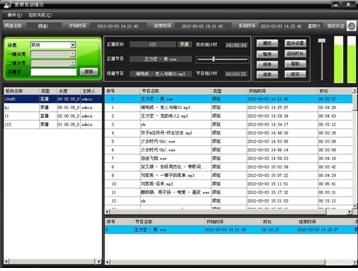

播出控制:
主要完成自动播出软件系统节目资源的自动手动播出控制;实时同步监视频道的播出内容、播出状态,包括:频道名称、开始时间、结束时间、报时方式等信息。自动调入节目单,录播板块自动播出,直播板块触发播出。
支持节目素材的顺延播出、定时播出、定时插播、剧中插播、触发播出、循环播出等多种播出方式。自动垫乐、自动转播、自动校时,支持整点报时和半点报时,具有淡入淡出功能;支持对节目表里的节目进行试播,试播的时长可调整。实时同步显示系统当前的播出板块、板块倒计时、当前播出节目、播出进度条、待播节目、待播倒计时等;实时调整节目播出音量以及对应音柱电平显示。
系统支持加锁解锁权限设置功能,拥有加锁解锁权限的用户才可以进行手动播出控制。实时刷新节目表单,在线编辑表单内容以及对应的节目素材内容;实时检测编入表单的节目在硬盘上是否存在,并以显示条标识。完全的同步热备份机制,遇故障自动无缝切换;
主要设备配置详单
一 | 播出及直播设备清单 | ||||||
序号 | 名称 | 型号 | 参数 | 数量 | 单位 | 单价 | 合计 |
1 | 节目自动播出工作站 | HXNET3600 | DELL商业机详细配置: 英特尔 酷睿(TM) i7-4790处理器(四核);8GB 非-ECC DDR3 1600MHz SDRAM Memory ;1000GB 7200 RPM 3.5"SATA Hard Drive ;1G显存的独立显卡,DVD+/-RW刻录机 ;DELL 24寸LCD ;鼠标;键盘;专业木质音箱。 板卡:进口广播级音频卡,法国DIGIGRAM VX222E 专业声卡 SXHX3600音频节目自动播出软件 | 2 | 套 | ||
2 | 节目编单工作站 | HXNET3600 | DELL商业机详细配置: 英特尔 酷睿(TM) i7-4790处理器(四核);8GB 非-ECC DDR3 1600MHz SDRAM Memory ;1000GB 7200 RPM 3.5"SATA Hard Drive ;1G显存的独立显卡,DVD+/-RW刻录机 ;DELL 24寸LCD ;鼠标;键盘;专业木质音箱。 SXHX3600音频节目编单软件 | 1 | 套 | ||
2 | 直播调音台 | 雅马哈MG12 | 12通道调音台 ● 最多6个话筒 / 12个线路输入 (4个单声道 + 4个立体声) ● 2编组母线 + 1立体声母线 ● 2 AUX (包括FX) ●“D-PRE”话放,带有倒向晶体管电路。 ● 单旋钮压缩器 ● 单声道输入通道上的PAD开关 ● +48V幻象供电 ● XLR平衡输出 ● 世界通用的内部全局供电 ● 可选购安装套件 RK-MG12 ● 金属机身 ● 外观尺寸(W×H×D): 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6") ● 净重: 4.0 kg (8.8 lbs.) | 1 | 台 | ||
3 | 主持人话筒 | SHURE SM-7B | 动圈大振膜 | 2 | 支 | ||
4 | 嘉宾话筒 | SHURE SM-58 | 动圈 | 1 | 支 | ||
5 | 话筒支架 | NB-39 | 万向 | 3 | 个 | ||
6 | 耳机分配器 | HA4700 | 1分4输出 | 1 | 台 | ||
7 | 监听耳机 | AKG K77 | 头戴式,专业监听 | 3 | 付 | ||
8 | 音频切换器 | HX-0402B | 4路入,2路1分2出,平衡式立体声 | 1 | 台 | ||
9 | 音频处理器 | HX-AGC-A | 音频立体声输入输出,平衡式, 自动处理忽高忽低的素材问题 | 1 | 台 | ||
10 | GPS校时器 | HX-GPS | 校时北京时间 | 1 | 台 | ||
11 | 直播桌 | 定制 | 弧形3000*900*750MM,配3把椅子 | 1 | 套 | ||
二 | 录播设备清单 | ||||||
序号 | 名称 | 型号 | 参数 | 数量 | 单位 | 单价 | 合计 |
1 | 节目制作及资源上载工作站 | HXNET3600 | DELL商业机详细配置: 英特尔 酷睿(TM) i7-4790处理器(四核);8GB 非-ECC DDR3 1600MHz SDRAM Memory ;1000GB 7200 RPM 3.5"SATA Hard Drive ;1G显存的独立显卡,DVD+/-RW刻录机 ;DELL 24寸LCD ;鼠标;键盘;专业木质音箱。 板卡:进口广播级音频卡,法国DIGIGRAM VX222E 专业声卡 SXHX3600音频节目资源上载软件 EDIT节目制作软件 | 1 | 套 | ||
2 | 录制调音台 | 雅马哈MG12XU (带效果) | 2通道调音台:最多6个话筒 / 12 个线路输入 (4 个单声道 + 4 个立体声) / 2 编组母线 + 1 立体声母线 / 2 AUX (包括 FX) 12通道调音台 ● 最多6个话筒 / 12个线路输入 (4个单声道 + 4个立体声) ● 2编组母线 + 1立体声母线 ● 2 AUX (包括FX) ●“D-PRE”话放,带有倒向晶体管电路。 ● 单旋钮压缩器 ● 高级效果器:SPX,含24组预置效果器 ● 24-bit/192kHz 2进/2出 USB音频功能 ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作 ● 含Cubase AI DAW下载版软件 ● 单声道输入通道上的PAD开关 ● +48V幻象供电 ● XLR平衡输出 ● 世界通用的内部全局供电 ● 可选购安装套件 RK-MG12 ● 金属机身 ● 外观尺寸(W×H×D): 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6") ● 净重: 4.2 kg (9.3 lbs.) | 1 | 台 | ||
3 | 录音话筒 | 澳大利亚悉尼 Procaster | RODE PROCASTER话筒 声学原理:28毫米动圈(钕磁钢) | 2 | 支 | ||
4 | 话筒支架 | NB-39 | 万向 | 2 | 个 | ||
5 | 录制桌 | 定制 | 钢木机构,尺寸:宽2000mm,高750mm, 柜体深710mm,2把椅子 | 1 | 套 | ||
三 | 电话热线直播设备清单 | ||||||
序号 | 名称 | 型号 | 参数 | 数量 | 单位 | 单价 | 合计 |
1 | 电话耦合器 (接入热线电话) | SLTC-2104 | 4路数字传输热线电话系统 | 1 | 台 | ||
2 | 广播延时器 | HX-GADL-A30 | 30秒可调延时,5毫秒步进. | 1 | 台 | ||
四 | 外出音频采访设备清单 | ||||||
序号 | 名称 | 型号 | 参数 | 数量 | 单位 | 单价 | 合计 |
1 | 录音棒 | SONY ICD-SX734 | 容量 :8G 录音格式: 线性PCM/MP3 录音时间: MP3录音模式 48kbps(单声道): 约318小时0分钟 显示屏: 单色屏 麦克风: 三向麦克风(变焦/立体声) 扬声器: 支持 传输接口: USB2.0 电池 :专用锂电池 机身重量: 约81g | 2 | 支 | ||
五 | 其他附属设备清单 | ||||||
序号 | 名称 | 型号 | 参数 | 数量 | 单位 | 单价 | 合计 |
1 | 音频线 | 配套 | 两芯屏蔽线 | 200 | 米 | ||
2 | 音频头 | 配套 | 6.5音频头,卡侬头,莲花头,水晶头等 | 1 | 批 | ||
3 | 网线 | 安普 | 六类线 | 100 | 米 | ||
4 | 交换机 | TL-SG1024T | 24口全千兆交换机 | 1 | 台 | ||
5 | 工程安装 培训费 | 安装、调试、培训等 | 1 | 项 |
