特点：
● 6路麦克风/线路输入/16路麦克风/线路输入
● DuoPre 麦克风前级放大器
● 反应灵敏的3段均衡器，MusiQ中频扫频功能
● 4路立体声线路信号输入带增益的2段均衡器
● 4路辅助发送
● 可选配机架安装配件，占11U空间(仅ZED14)
● 100mm推子
● 可选双信号源输入
技术参数
输入
单声道(XLR)输入+6到-63dBu测试(+17dBu最大)
单声道线路输入(插座)+10至-26dBu(+30dBu最大)
外接口(TRS插座)0dBu测试+21dBu最大
立体声输入(插座)0dBu测试(控制=关到+10dB)
立体声输入(耳机插座)0dBu测试(控制=关到+10dB)
输出
L,R&单声道输出(L&R,XLR,单声道插座) 0dBu测试 +21dBu最大
辅助输出(插座) 0dBu测试 +21dBu最大
高音输出(耳机插座) 0dBu测试 +21dBu最大
录音输出(耳机插座) 0dBu测试 +21dBu最大
频率响应
麦克风输入至混音L/R输出,30dB增益+0.5/-1dB 20Hz-20kHz
线路输入至混音L/R输出,0dB增益+0.5/-1dB 10Hz-30kHz
立体声输入至混音L/R输出,+0.5/-1dB 10Hz-30kHz
总协波失真+n
麦克风输入至混音L/R输出,0dB增益1kHz +10dBu输出0.004%
麦克风输入至混音L/R输出,30dB增益1kHz 0.014%
麦克风输入至混音L/R输出,0dB增益1kHz 0.005%
麦克风输入至混音L/R输出,0dB增益1kHz 0.003%
动态余量
模拟净空测试结果(0Vu)21dB
USB输入&输出净空测试结果(0Vu)14dB
USB音频编码(编码/译码)
USB音频输入/输出USB1.1 Compliant 16bit
取样率32,44.1,48kHz
噪音
话筒前置放大器@最大增益 150R输入Z 22-22kHz-127dBu
混音LR输出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR输出,L/R推子=0.22-22kHz -84dBu(ZED-24)

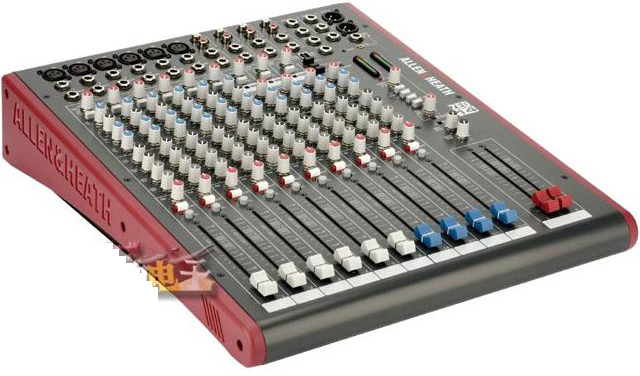

ZED-14是A&H全新ZED系列的第一款模拟调音台，13路输入，10路输出，2个推子前辅助通道和2个推子后辅助通道，USB与电脑连接后可双向传输2路信号。
ZED-14是A&H全新ZED系列的第一款模拟调音台，13路输入，10路输出，2个推子前辅助通道和2个推子后辅助通道，USB与电脑连接后可双向传输2路信号。
其中它有6路单声道输入，均带3段EQ。其它4路立体声输入则是2段EQ，全部都有100mm推子。精心设计的话放有69db的增益量，而且质量很好。
输入
ZED系列最突出的地方是你可以插入的东西的数量和种类之多，除了单一的通道外还有四个立体声通道，每个通道在插口处都有一路主输入，能够从唱机插座或USB音频插座随意的插入另外的立体声输入。总之，ZED-14与其它产品相罪尤竞争优势最值得夸耀的饿地方就是它的面板上的99个不同的控制条。ZED-14上有6路扩音器或线路通道足够供一小型乐队，二重唱或独奏使用的扩音器或数据输入盒，4个立体声线路输入，带有有槽和2频电极的双重输入。
二重唱:
基于对有很大成功的PA系列的前置放大器的改进，ZED系列有新的DuoPreTM前置扩音器，它使用了两步设计，在每一次设计都有很大的改进。当扩大来自发动机输入的信号时，增益范围极大-69分贝代确认-最后将会分布在频率控制器处，意味着信号标准的更好的控制。大部分的增益来自第一步，所以不必要的杂音就被控制到了最低点。线路信号与插在线路输入插座上的前置扩音机相接，这使得在使用线路输入时对噪音的减少祈祷了很多的作用。
USB音频连接:
在实况演播和声音制作中把音频从计算机自由接入接出是一个普遍的要求。我们安装在ZED上的方式更方便，也更容易，你不必再那么一直跑到电脑后面去插声卡，然后发现声音总是不正常，很嘈杂。你只需把USB接到ZED 机上，在调音台上选择USB线路就足够了。高质量的音频就会从你的电脑机器里发出。三个转换开关为单放，回放和利用外部电台放音提供了不同的发送和接受装置。
构造
在这一基础上，大部分的调音台就是用单个的安装在右恻的平板电路板起作用。ZED-14使用垂直通道电路板，每一个旋转按扭用金属螺母固定在面板上—增强了产品的耐用性和持久性。ZED也有一个专业的调节不同频率范围的100毫米的混频电位器。
声纳，声波导航测距装置:
我们已经结合Cakewalk，把SONAR LE加入了该调音台。这两者在很多方面结合在一起起作用，比如说简单那地低体混音录制，做曲或单独接入一个SONAR LE声波定位器。
其它特点：
●插入点
●高通滤波器
●每个通道的立体图象控制
●通道静音转换
●立体声重放
●2路重放
●先进的监控装置
●1/4和3.5mm听筒输出
●立体声放歌
●交替立体声放歌
●主远程控制
●12挡控制表
●1-2辅助设备主控
