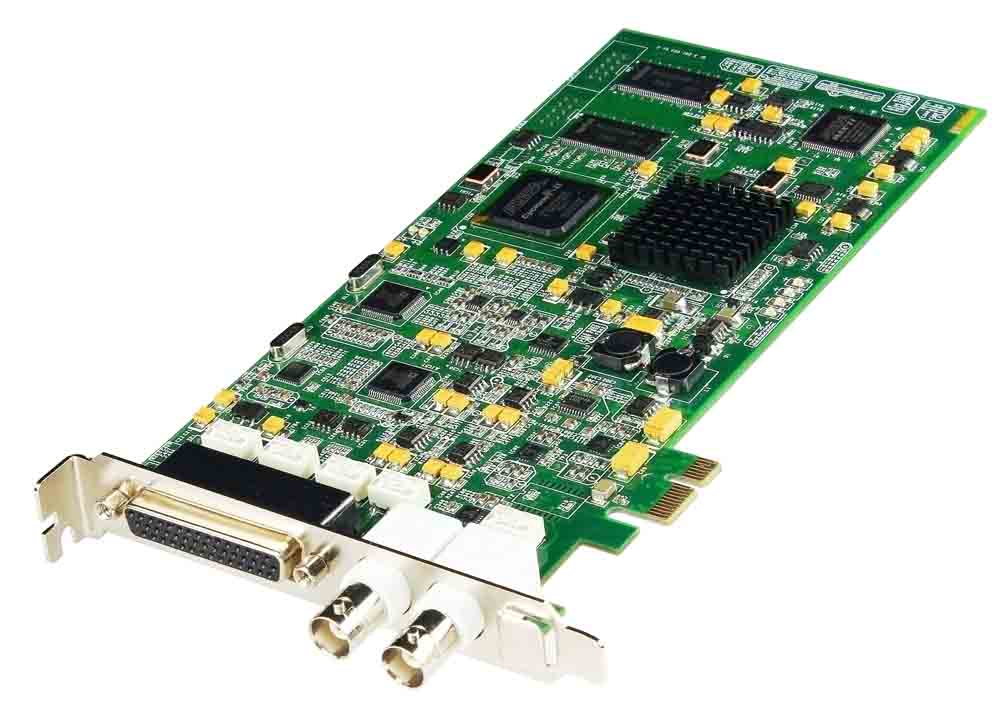

By5000asi II播出卡


1、简介

随着数字电视时代的到来,硬盘播出系统开始面临新的技术难题。数字电视网络上传送的不再是无压缩的模拟视频,而是基于 Mpeg2 标准压缩的 TS 流数据。传统的模拟播出系统的视频信号,可以经过编码器转换成 TS 流,然后再经过复用、调制,传送到数字电视网络。这一方案的好处是可以保护原有的投资,而缺点也是显而易见的,中间经过了数字到模拟,模拟又到数字的两次转换,图像质量下降明显。从技术角度,这一方案必定是过渡性质的。

理想的数字电视的硬盘播出系统,应该是直接输出 TS 流数据,中间不经过任何模拟信号的环节,这样才能保证从节目源到用户机顶盒,中间全部都是数字传输,端到端的图像质量可以做到基本没有损失。

By5000asi 全功能 TS 流播出卡的成功推出就为数字电视的硬盘播出提供了理想的解决方案,它标志着直接输出 TS 流数字电视信号的新一代播出系统广泛应用的开始。

By5000asi 全功能 TS 流播出卡继承了行业内广泛使用的 By2000play 、 By3000play 、 By5000play 播出卡的所有特点,在输出 TS 流数字电视信号的同时,还输出复合、 YC 、分量等模拟信号,可以方便的进行监视和模拟数字同播,方便用户的各种应用,大大降低硬件成本。

By5000asi 全功能 TS 流播出卡的工作原理是先对素材进行软件解码,然后叠加字幕,再经过软件编码输出。相当于 By2000play 、 By3000play 、 By5000play 增加了 Mpeg2 的压缩编码和 TS 流的打包功能。

传统的硬盘播出系统,都是通过硬件解压的板卡播放节目,由于硬件技术的限制,节目的格式仅限于 Mpeg1 、 Mpeg2 等几种,并且当节目格式不符合标准时,容易发生停播、死机,造成播出事故。随着网络多媒体技术的日新月异,各种适合网络传输的媒体格式日益流行,比如 RM 、 RMVB 、 MP4 、 WMV 等等,这些节目来源广泛,内容丰富,成为广大用户理想的候选素材。而传统的播出系统对这些格式无法播出,如果逐个节目转码成 Mpeg 格式再播出,则需要耗费巨大的人力、物力,造成不必要的浪费。

By5000asi 全功能 TS 流播出卡由于采用了软件解压的播出方式,能够支持几乎所有电脑上可以播放的节目格式,并且不会因为节目格式不合法而停播、死机,极大的丰富了用户的节目来源,节省了大量开支。

By5000asi 全功能 TS 流播出卡除了节目兼容性好的特点之外,还内部集成了音频处理器,自动对节目音量进行实时调整,省掉了外接的音频处理设备,内部集成了时基校正器,可以无抖动转播其他外部节目,省掉了外部切换器,集成了全屏字幕,省掉了字幕卡,集成了和播出内容完全一致的软件预监窗口,省掉了外部监视器。所有这些功能使得 By5000asi 全功能 TS 流播出卡确确实实做到了全功能,一块卡就可以完成硬盘播出所需要的全部硬件功能。

By5000asi 全功能 TS 流播出卡采用最新的 PCI-E 总线,数据传输速率可以达到 2GBits/s ,是 PCI 速率的 2 倍,极大地提高了板卡的视频数据处理能力。


2 、系统配置要求

◎ 无特殊要求,市面上销售的各种电脑均可使用
 ◎ 兼容 Intel 全系列 CPU ,包括赛扬,奔腾 4 单核、双核,酷睿双核、四核等
 ◎ 兼容 Intel 全系列芯片组主板,包括 845 、 865 、 915 、 945 、 965 、 G31/P31 、 G33/P33 、 G45/P45 等
 ◎ 对显卡无特殊要求
 ◎ 对操作系统无特殊要求, Windows 98 、 Windows Me 、 Windows NT 、 Windows 2000 、 Windows XP 、 Windows 2003 、 Windows Vista 、 Windows 7 均可正常使用


3 、特点

◎ 针对数字电视硬盘播出系统所开发的专用播出卡
 ◎ 直接输出 TS 流数据,省掉了 Mpeg2 编码器,视频质量无损失
 ◎ 输出 TS 流数据的同时,还输出相同内容的模拟信号,方便预监和模拟、数字同播
 ◎ 单卡播放硬盘节目的同时叠加全屏字幕,省掉了 TS 流字幕机
 ◎ 独家兼容 RM 、 RMVB 、 MP4 、 WMV 等网络素材
 ◎ 独家推出板卡自带音频处理器,实时音量处理
 ◎ 独家支持软件预览窗口,显示内容包含字幕,和视频输出完全相同
 ◎ 独家支持左右声道混合成单声道输出
 ◎ 支持分析素材是否符合标准,找出存在严重错误的素材
 ◎ 支持素材的快进、慢放,支持暂停、任意打入出点
 ◎ 支持外视频和硬盘播放节目的任意大小 DVE ,资讯频道一卡搞定
 ◎ 支持背景图片功能,播出停止时自动显示背景图片
 ◎ 支持素材播放设置马赛克区域,屏蔽不适合播出的区域
 ◎ 支持外视频延时播出,延时可调,最长可达分钟级别
 ◎ 支持独立的外视频输入预览窗口,适合监视转播信号和截播广告
 ◎ 软件预览窗口支持立体声音量条叠加显示
 ◎ 自带时基校正,无抖动转播《新闻联播》等外视频
 ◎ 兼容 99% 以上的 DVD 、 VCD 片源,拥有超强的兼容性和安全性
 ◎ 不同格式节目切换时无黑场、停顿,台标不抖动、闪烁
 ◎ DVD 素材的对白字幕实时选择叠加
 ◎ 广播级视频质量,画质清晰明亮,色彩还原准确
 ◎ 真正流媒体模式解码播出,时码精确,可以精确到帧的打入出点


4 、接口说明

连接线信号说明



接头信号

接头类型

说明

1

CVBS_IN

BNC

模拟复合视频输入

2

YC_IN

S 端子

模拟 YC 输入

3

Y/YUV_IN

BNC

模拟分量视频 Y 输入

4

U/YUV_IN

BNC

模拟分量视频 U 输入

5

V/YUV_IN

BNC

模拟分量视频 V 输入

6

CVBS_OUT

BNC

模拟复合视频输出

7

CVBS_MONITOR

BNC

模拟复合预监视频输出

8

YC_OUT

S 端子

模拟 YC 输出

9

Y/YUV_OUT

BNC

模拟分量视频 Y 输出

10

U/YUV_OUT

BNC

模拟分量视频 U 输出

11

V/YUV_OUT

BNC

模拟分量视频 V 输出

12

LINE_IN_L

莲花头(白)

模拟音频左声道非平衡输入

13

LINE_IN_R

莲花头(红)

模拟音频右声道非平衡输入

14

LINE_OUT_L

莲花头(白)

模拟音频左声道非平衡输出

15

LINE_OUT_R

莲花头(红)

模拟音频右声道非平衡输出

面板接口信号说明(信号名称标注在电路板背面)



接头信号

接头类型

说明

1

ASI_IN

BNC

ASI输入

2

ASI_OUT1

BNC

ASI输出1

3

ASI_OUT2

BNC

ASI输出2
