ATEM Mini系列切换台


ATEM Mini


蕴含众多广播级功能,打造低成本高品质多机位现场制作

ATEM Mini切换台能助您打造出专业的多机位制作,实现YouTube网络流媒体直播,并通过Skype或Zoom进行富有创意的商务演示,一切从未如此简单!只需连接ATEM Mini,就能实时切换多达8路高品质视频摄影机输入信号,让画面质量大幅提升。此外,它还能连接计算机播放PPT幻灯片或游戏画面。产品内置DVE功能,可实现精彩炫目的画中画效果,是添加评论内容的理想工具。同时,它还提供海量视频效果供您使用!所有ATEM Mini型号都搭载USB接口,可被识别为网络摄像头信号,因此您可以使用任何直播软件。ATEM Mini Pro和ATEM Mini Extreme型号则添加了流媒体直播功能,并可通过USB硬盘进行记录。ATEM Mini还具备先进的广播级功能,足以胜任高端制作工作!



现场制作是完成节目的快速途径,而且您可以同时通过YouTube向全球观众流媒体直播。设备搭载的USB网络摄像头输出接口能与任何直播软件搭配使用,而Pro和Extreme型号则能够直接通过以太网向各大常用社交媒体平台推流!部分型号配备多达8路HDMI输入,可实现多机位部署,覆盖各个画面角度,捕捉演出中的广角镜头以及每位表演者的特写镜头。除此之外,您还可以连接计算机展示PPT幻灯片或网站内容,或者连接游戏机呈现精彩对战画面。所有内容均可实时切换,让您通过YouTube、Facebook、Twitch等平台进行流媒体直播!




功能齐全的广播级切换台

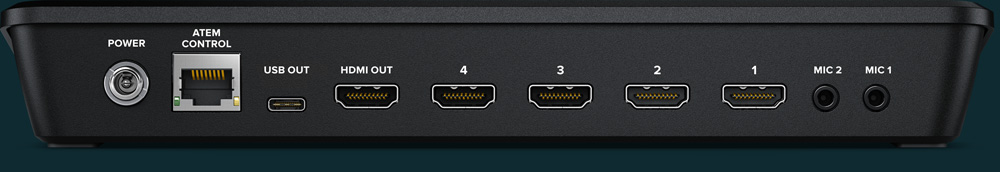

ATEM Mini设计紧凑、功能全面,并且将控制面板和各路接口巧妙地整合到一起。其前面板包含简单易用的按钮,可选择信号源、视频特效和各类转场。信号源按钮采用大尺寸设计,仅凭手感即可确认操控,表演者的目光无需离开镜头就能顺利完成切换工作!此外,产品还专门设有用于音频混合的按钮。ATEM Mini Pro和Extreme型号还设有用于记录和流媒体直播控制按钮,以及输出选择按钮,方便您在摄影机、节目以及多画面分割信号之间更改视频输出。产品的后面板设有多个用于连接摄影机和计算机的HDMI接口、更多麦克风输入、用于输出网络摄像头信号的USB接口,以及一路HDMI“Aux”辅助输出用于节目视频。

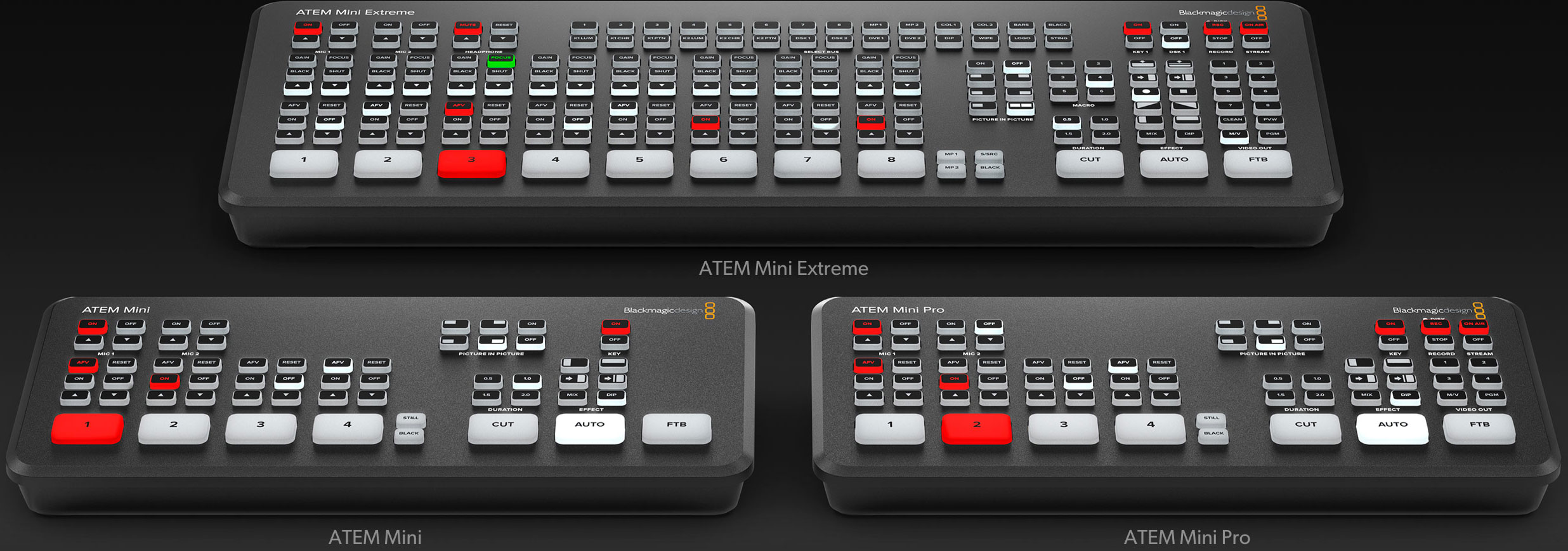

五款强大的ATEM Mini型号



ATEM Mini

ATEM Mini设置简单,使用便捷。它配备4路带格式转换功能的HDMI输入、USB网络摄像头输出、HDMI输出,以及带有均衡器和动态控制的Fairlight调音台,还有可用于画中画效果的DVE功能、多种转场特效、绿屏色键、拥有20个静帧存储量用于标题制作的媒体池,并且免费提供ATEM Software Control。

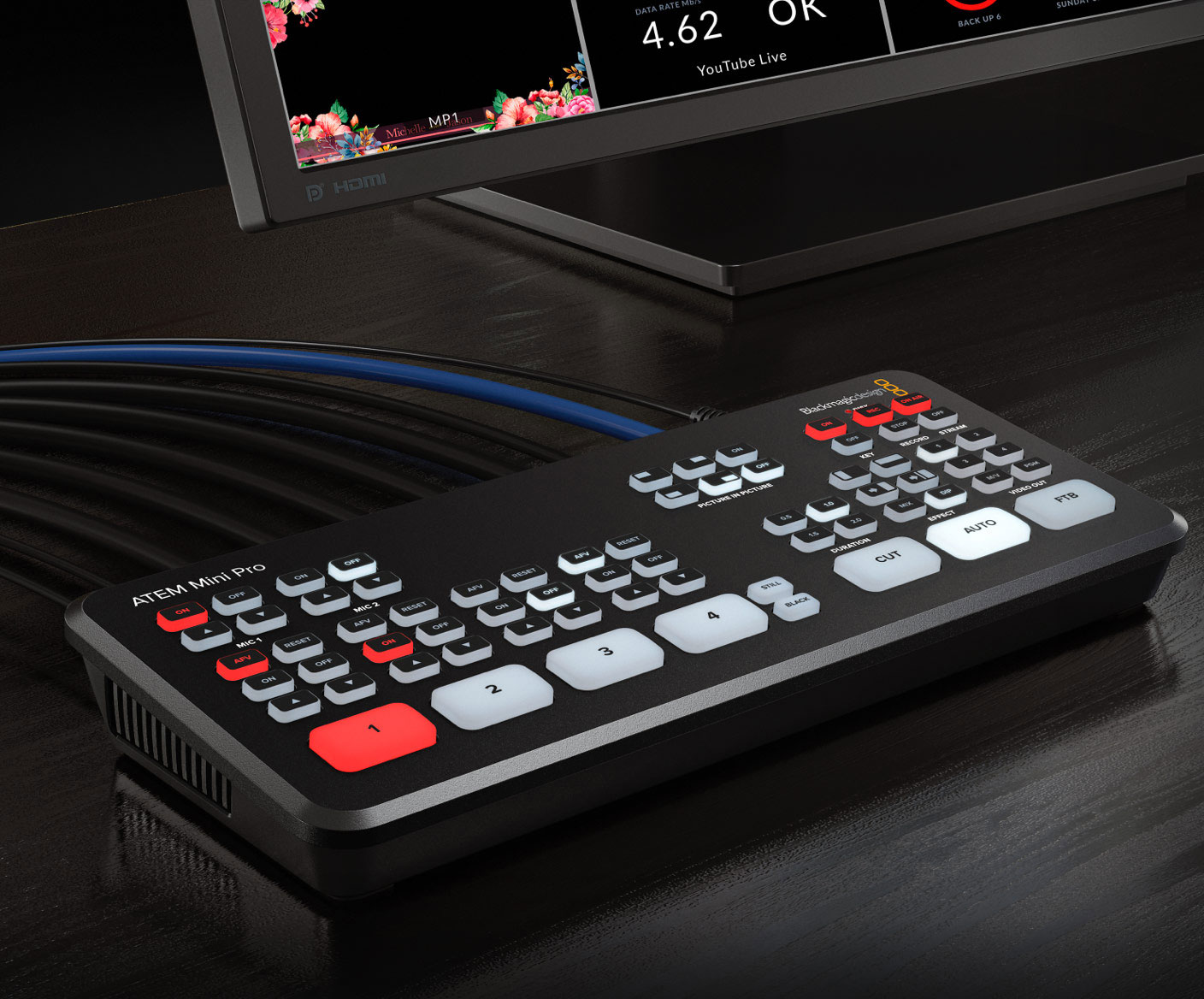

ATEM Mini Pro

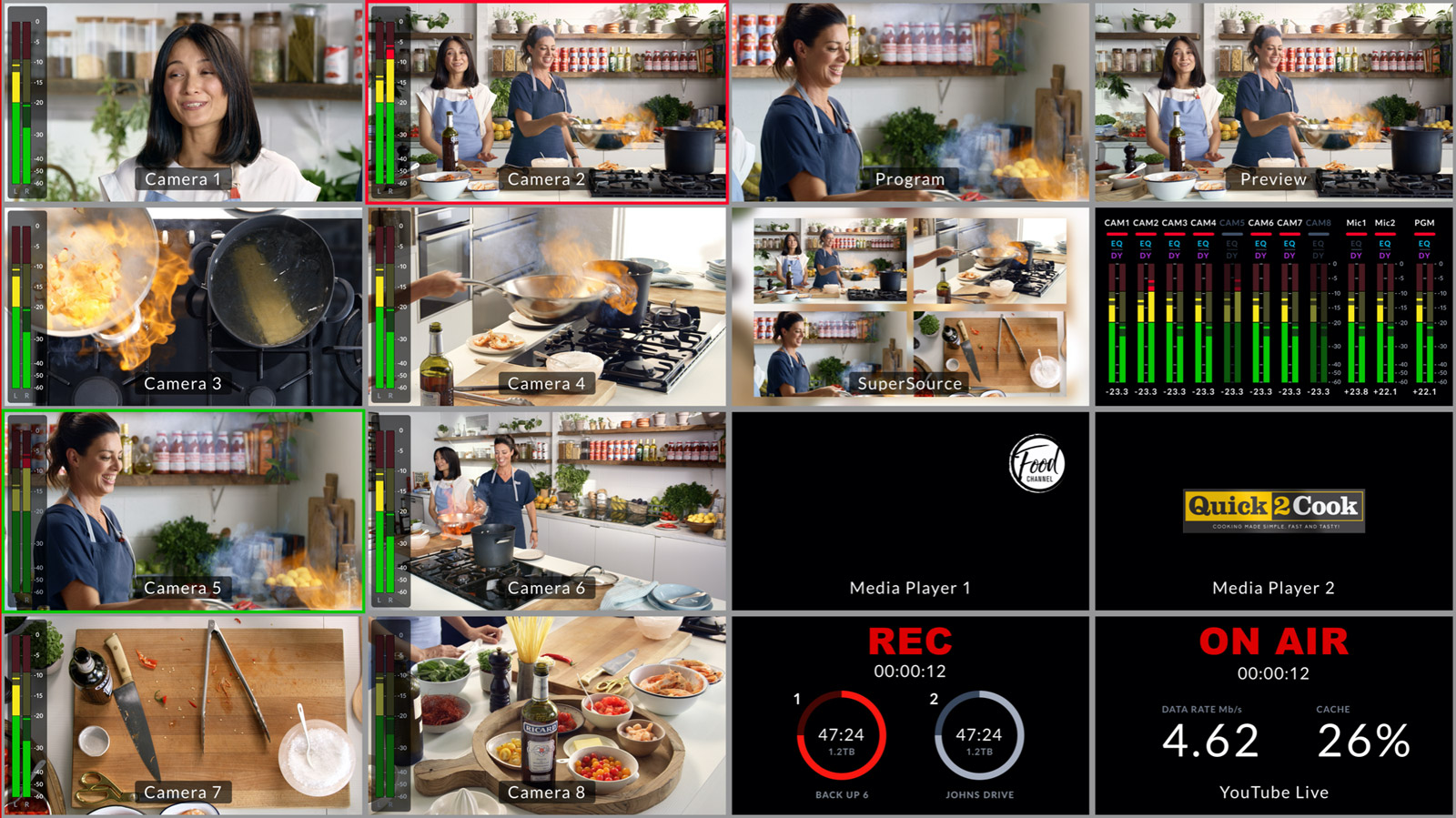

这一型号除了包含ATEM Mini的所有功能之外,更在此基础上有所提升!它能直接将影像以H.264格式记录到USB闪存盘,并且可以通过以太网直接进行流媒体直播,通过YouTube Live等平台播放内容。除此之外,它还有多画面分割功能,可显示4路摄影机、媒体、预监和节目画面,以及记录、直播和音频状态。

ATEM Mini Extreme

这是一款先进的专业级切换台型号!它拥有ATEM Mini Pro的所有功能,还具备8路HDMI输入、2路单独的HDMI输出、两个USB端口以及一个耳麦接口。除此之外,该型号还具备4个色度键控,6个画中画DVE,两个媒体播放器,以及多达16个视图的多画面分割功能!






简单易用,上手迅速!

这款切换台非常易于操作,只要在前面板上按下任何标有数字的输入按钮就能在视频源之间进行切换。您可以通过选择CUT或AUTO按钮来执行硬切或带有效果的转场。与硬切不同的是,自动转场按钮能向ATEM Mini发送指令,使其在切换输入的时候使用视频特效,具体包括选择叠化转场,或是浸入颜色、DVE挤压或DVE推移等更加戏剧化的转场。为画中画添加DVE效果,可获得自定义画面位置和背景。媒体播放器还能够存储用于标题字幕和图文的静帧素材,通过外部软件控制就能加载。










流媒体直播访谈

ATEM Mini是访谈类节目的理想选择,它能实现多机位部署,捕捉主持人与访谈嘉宾的特写及广角镜头,而它小巧紧凑的设计更是能让主持人在小型演播室内就能进行切换操作。ATEM Mini Pro和Extreme型号还支持在YouTube和FaceBook等平台上进行直播!

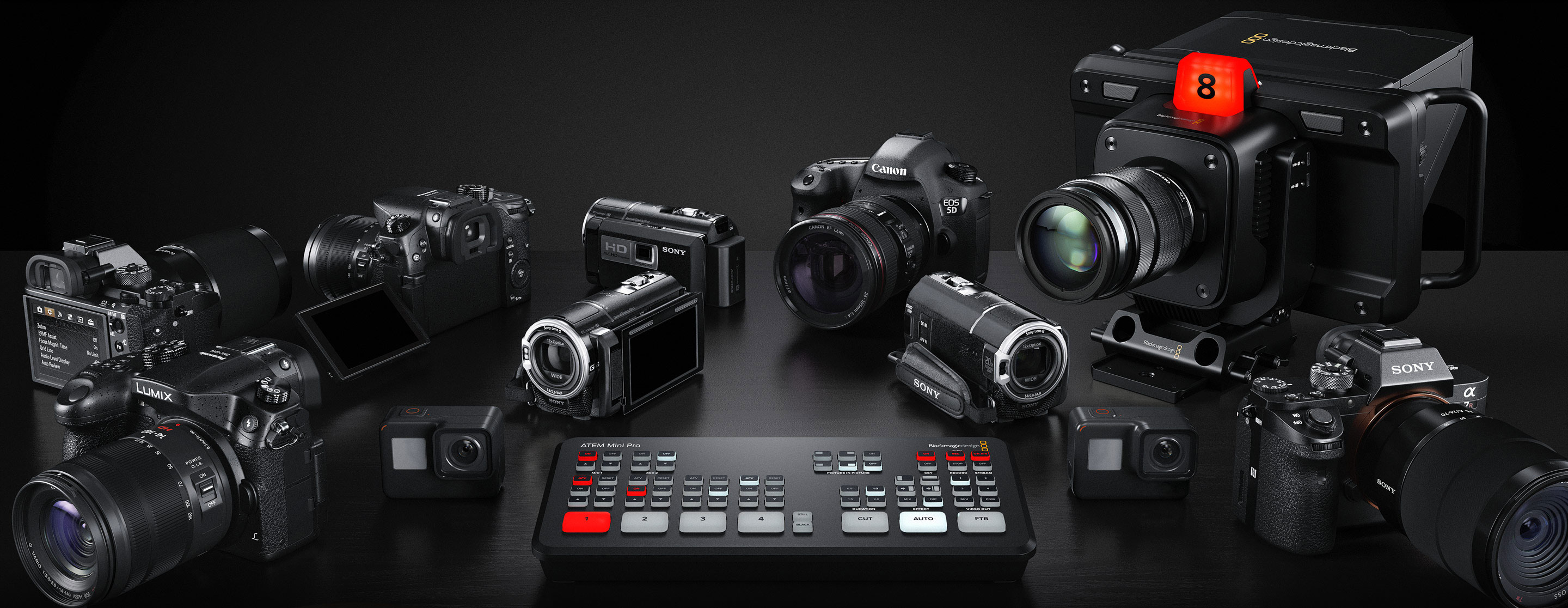

连接多达8台独立摄影机

不同型号可具备4路或8路HDMI输入,您可以连接多台摄影机,获得不同的画面角度。相比普通网络摄像头而言,带有HDMI输出的视频摄像机使用更高品质的镜头且拥有更出色的低光表现,因此画质更好。切换台会对所有采用不同视频格式的信号源进行再同步,您再也不必担心连接多个视频设备时会遇到的问题!带有HDMI接口的摄影机一般都支持可更换镜头,因此您可以换用广角镜头来拍摄获得宽景画面,变焦后还能获得特写画面。试想一下,能够充分利用高品质摄影机的低光性能,以高水准呈现舞台表演、婚庆典礼、学校音乐会和MV等制作将是何等激动人心!








输出HDMI视频和USB网络摄像头信号

为确保更大兼容性,所有ATEM Mini型号均搭载USB接口,能被识别为简单的网络摄像头信号源,连接计算机后,任何视频软件都能顺利使用!ATEM Mini会被软件识别为普通的网络摄像头,但它其实却是一台现场制作切换台。这样就能确保它与任何视频软件之间的兼容性,以及全分辨率1080HD画质。您可以选择像Zoom、Microsoft Teams或Skype等自己喜爱的软件,以全新的方式呈现专业的多机位制作和广播级水准!此外,ATEM Mini的网络摄像头输出口还支持如Open Broadcaster、XSplit Broadcaster等推流软件!






使用ATEM Mini Pro通过以太网实现流媒体直播

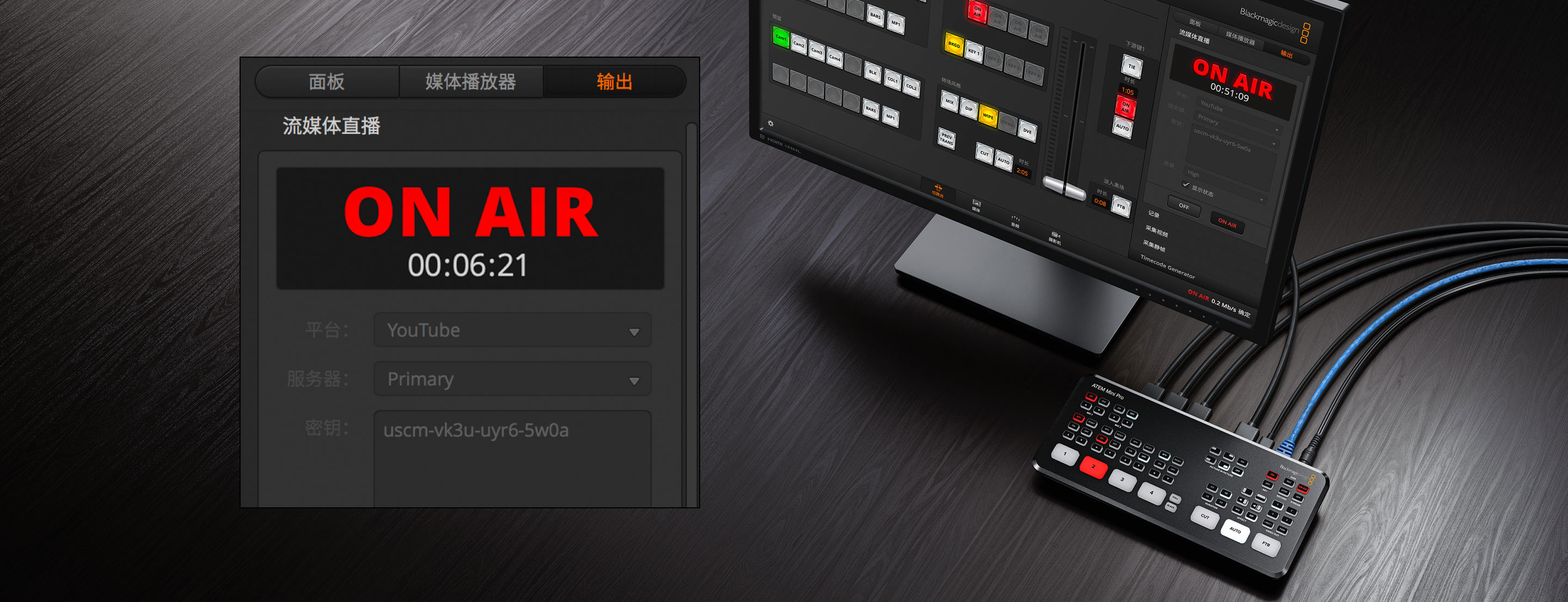

ATEM Mini Pro和ATEM Mini Extreme型号内置硬件推流引擎,可通过以太网直连实现流媒体直播,让您以更高的画质在YouTube、Facebook以及Twitch上直播,画面不丢帧,设置更简单。只需选好直播平台,然后输入视频流密钥即可开始直播!ATEM Software Control中设有多个设置面板,可用于流媒体设置,并且会将流媒体直播状态通过多画面分割显示。流媒体直播状态简明易懂,其数据速率提示可显示您正使用的视频格式所需的网络速度。如果您具备一定的技术功底,还可以到XML设置文件中更新流媒体配置文件,加载更多直播平台。

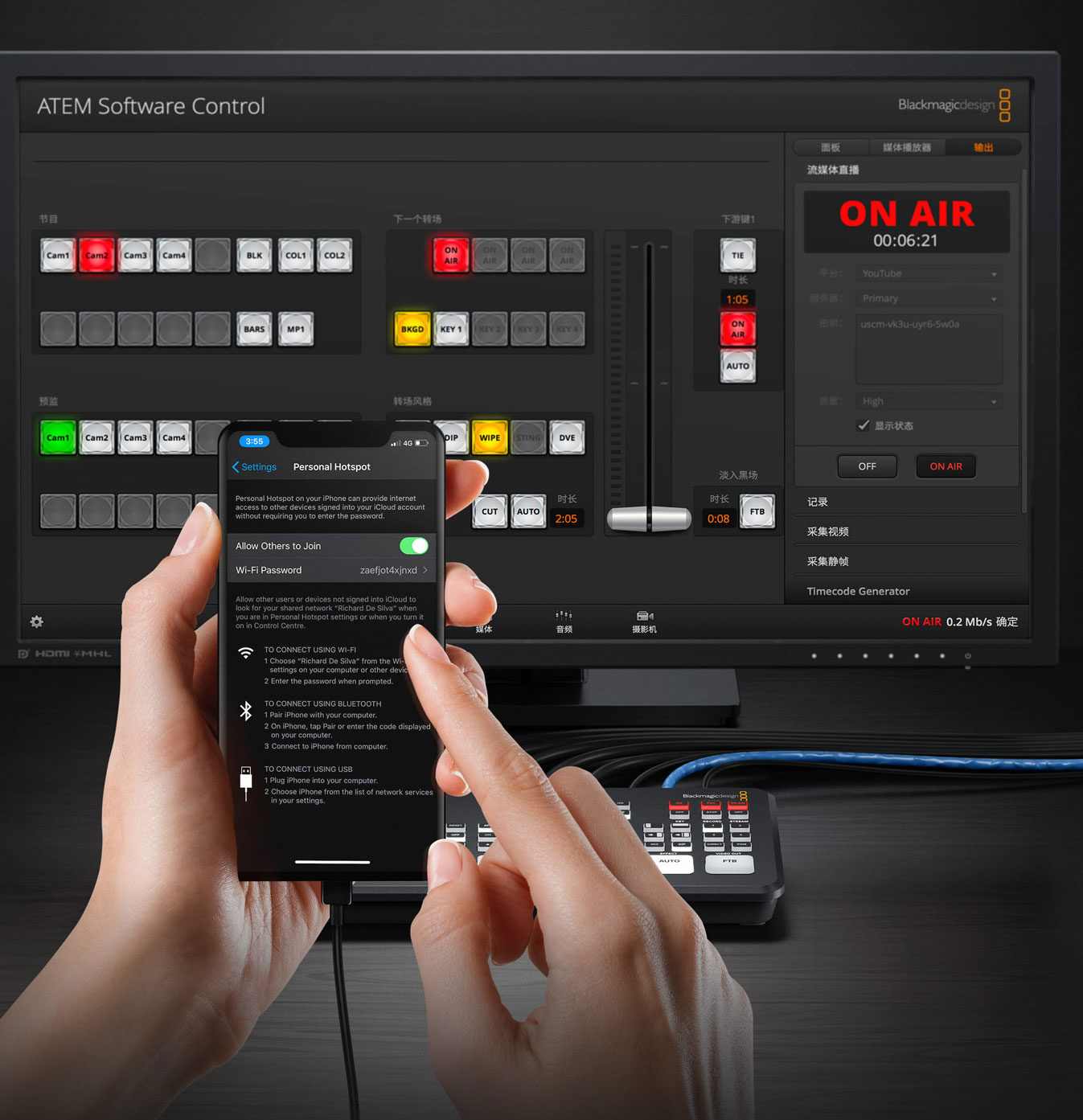

连接5G或4G手机使用移动数据

ATEM Mini Pro和Extreme型号支持将一台Apple手机或Android手机连接到设备的USB端口来利用移动数据,因此是户外直播工作的理想搭档!这可以作为主要以太网连接的备用方案,并且新型的高速5G手机以及较为普及的4G手机都支持网络共享功能!连接手机时,ATEM切换台会自动检测到,并切换成使用手机网络,为您省去更改设置的步骤。连接后,手机将通过设备的USB端口获得电源,从而持续通过切换台充电。ATEM Mini Pro和ATEM Mini Extreme型号能利用手机移动数据实现网络共享功能,因此是一款理想的移动式制作方案!

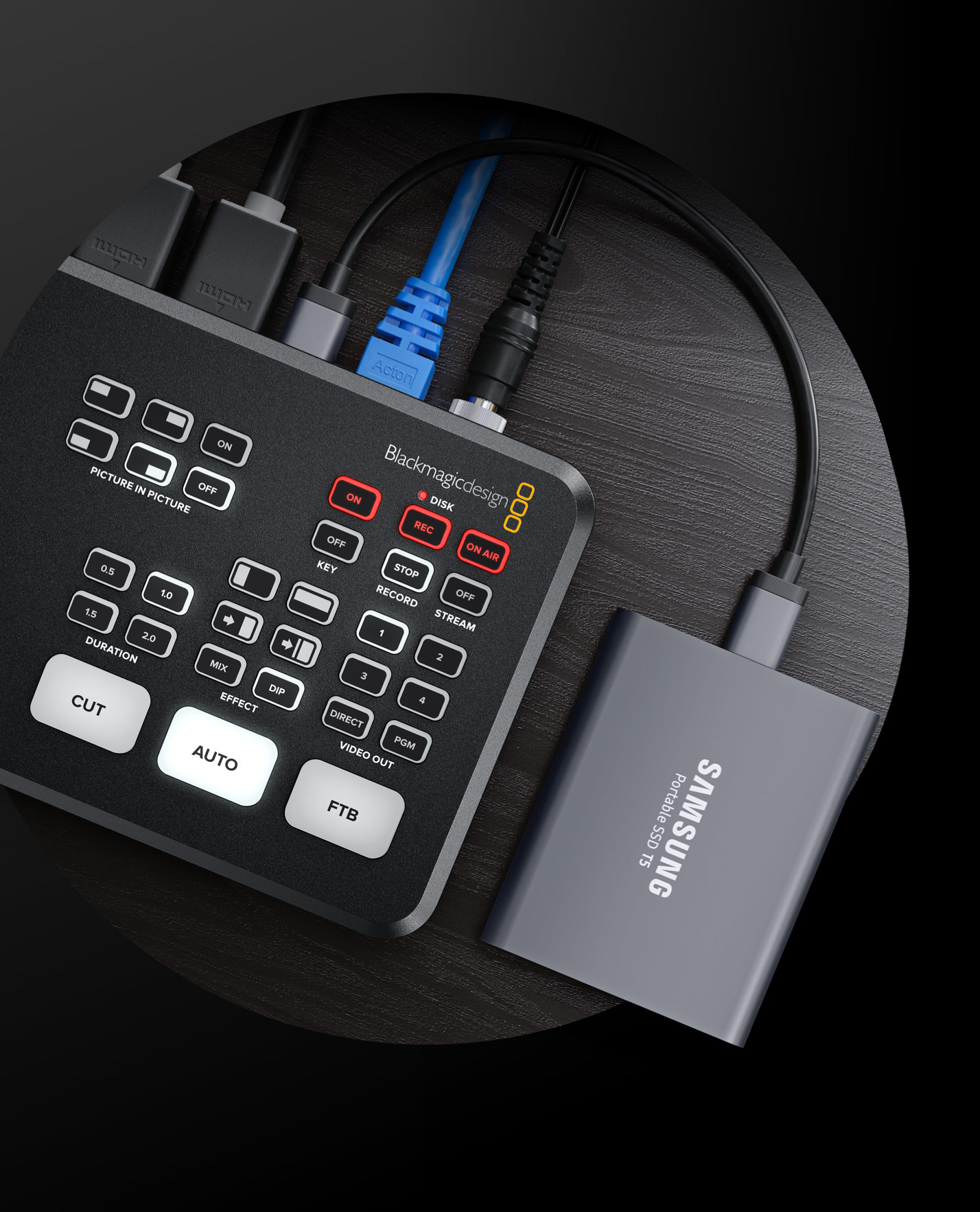

使用ATEM Mini Pro直接记录到USB闪存盘

ATEM Mini Pro和Extreme型号还支持将流媒体数据直接记录到USB闪存盘上!这意味着您将获得更长的记录时间,以及与流媒体播出一样带有AAC音频的H.264视频文件,从而直接上传到YouTube或Vimeo等任何视频网站。配合使用USB集线器或Blackmagic MultiDock时,设备还支持连接多个硬盘。当一个硬盘录满后,设备会自动跳转到下一个硬盘上继续工作,实现不间断记录。记录设置和硬盘选择可以通过ATEM Software Control进行设置,并且可通过内置的多画面分割显示记录状态。连接Blackmagic Pocket Cinema Camera时,您甚至还可以触发摄影机的记录功能!

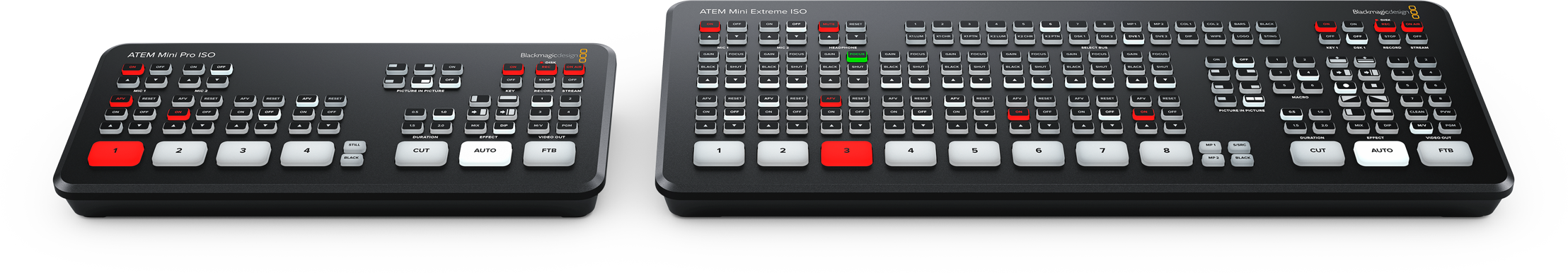

两款强大的ISO型号,可记录所有输入用于剪辑


ATEM Mini Pro ISO

这一型号除了包含ATEM Mini Pro的所有功能之外,还能实时记录5路H.264视频流!所有输入都是纯净信号,还可以进行节目直播!该设备可保存DaVinci Resolve项目,方便您打开现场制作文件,调整剪辑、重混音频并添加调色操作!

ATEM Mini Extreme ISO

该型号包含ATEM Mini Extreme的所有功能,并且还可以实时记录9个单独的H.264视频流,可采集8路纯净输入信号以及节目视频。此外,这一型号还可以保存DaVinci Resolve项目文件,方便您在活动结束后重新编辑节目内容!







用ISO单独记录文件剪辑现场制作画面!

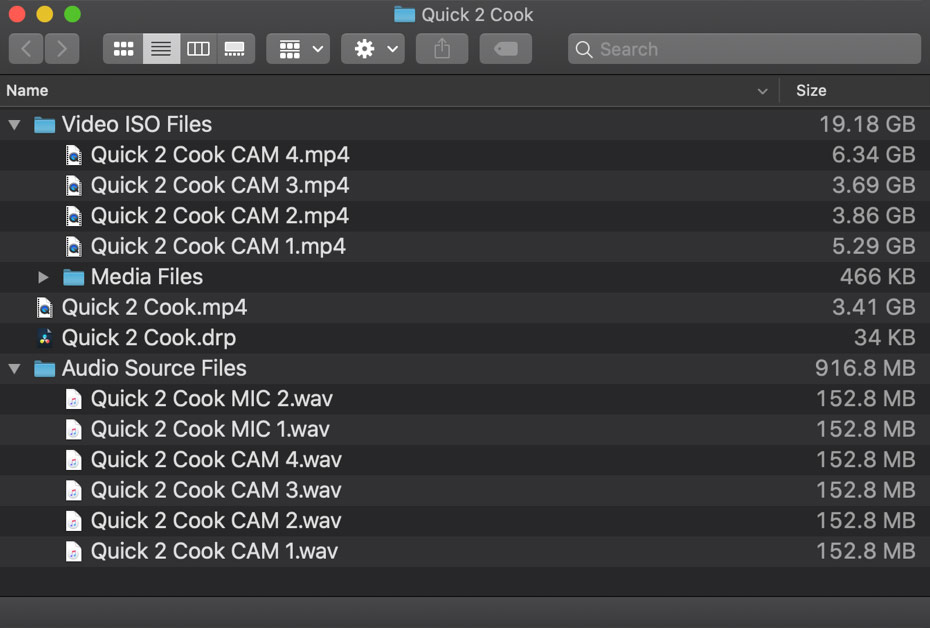

有了ATEM Mini Pro ISO和Extreme ISO型号,您就能剪辑现场活动画面了。这是因为它们可以记录多路视频流,包括所有输入和节目信号的纯净画面,都可以同时记录!使用过的媒体池画面也会被保存在视频文件里。视频文件会包含如同步时间码和摄影机编号等元数据标签。如今,您的节目画面能够重新剪辑,获得全新的调色、特效和图文效果!甚至连音频源也都能记录下来,让您以专业水准重新混合音频!

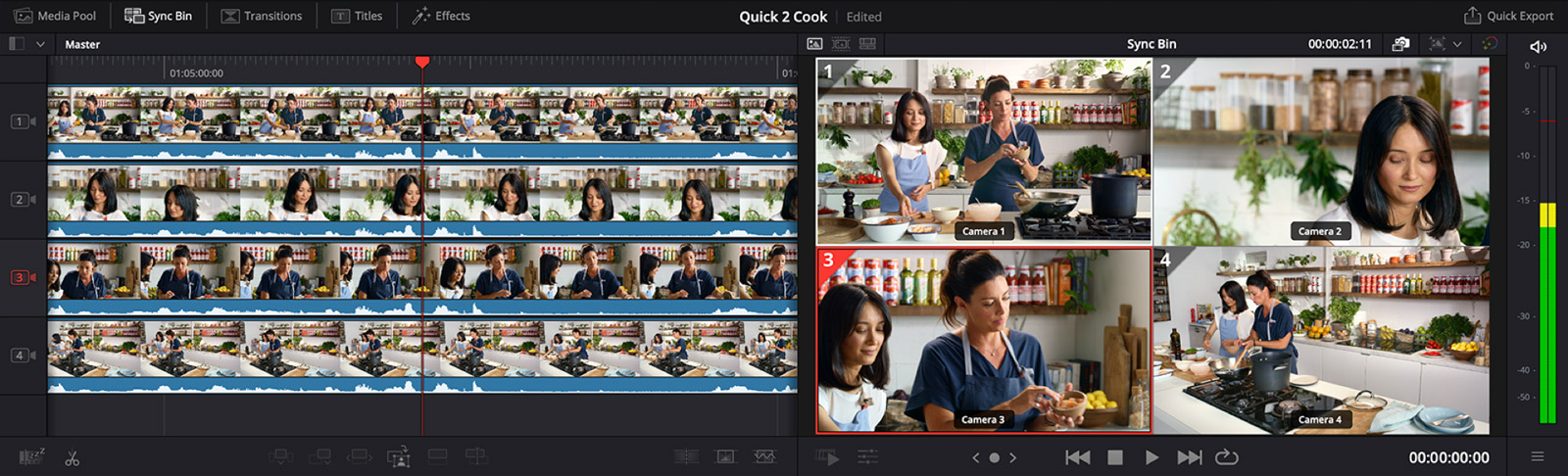

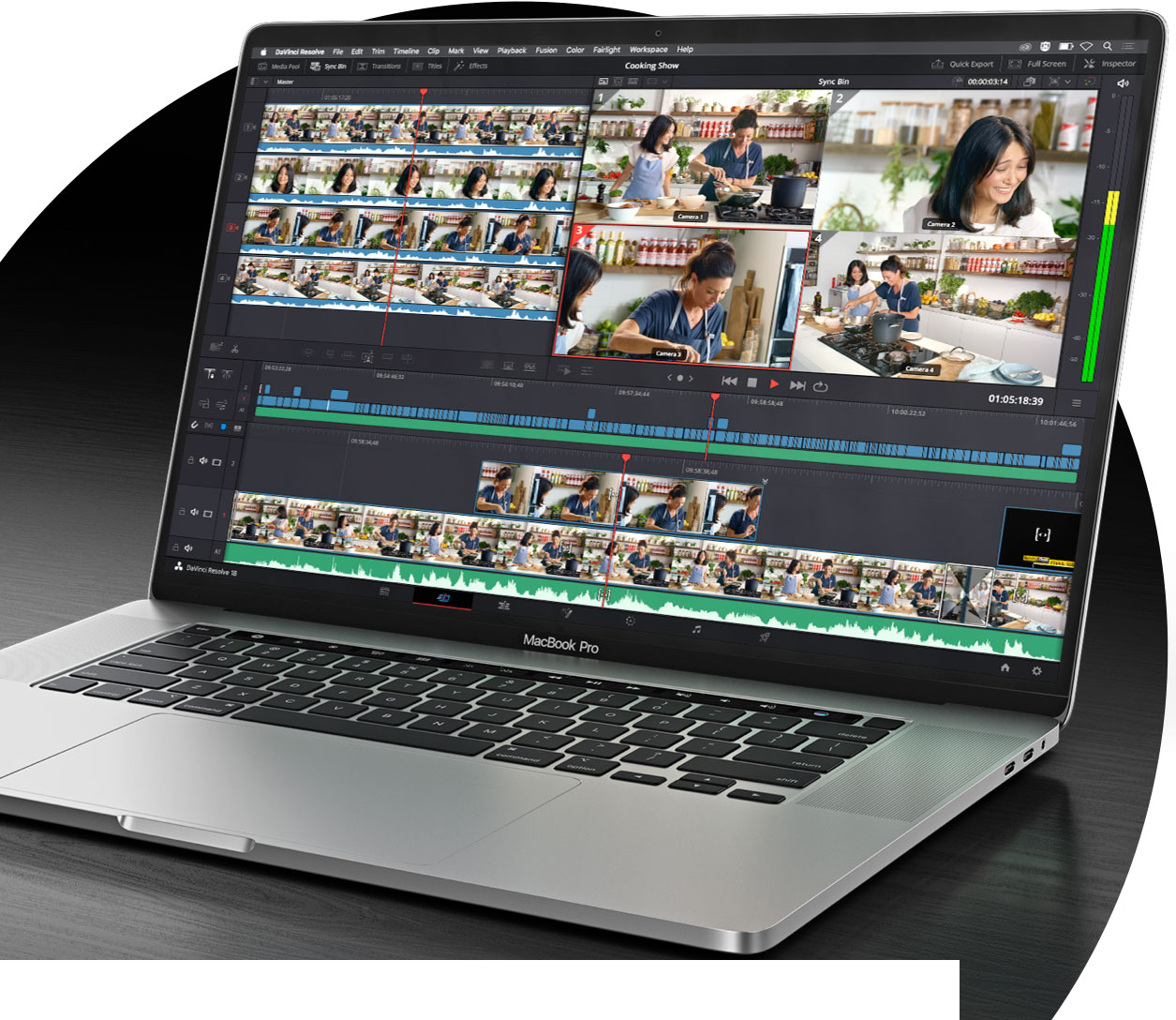

用DaVinci Resolve剪辑现场制作

ISO型号还能保存DaVinci Resolve项目文件,您只要点击它就能将现场制作文件作为视频剪辑打开。所有的画面切换、叠化效果以及媒体池图文都能加载进来。这意味着您可以微调编辑点,甚至替换整个镜头!您可以使用DaVinci Resolve的同步媒体夹,通过多画面分割来选择新的镜头,非常简单,甚至还可以重新链接到Blackmagic RAW摄影机文件来添加专业的调色处理并以Ultra HD导出节目。

了解DaVinci Resolve

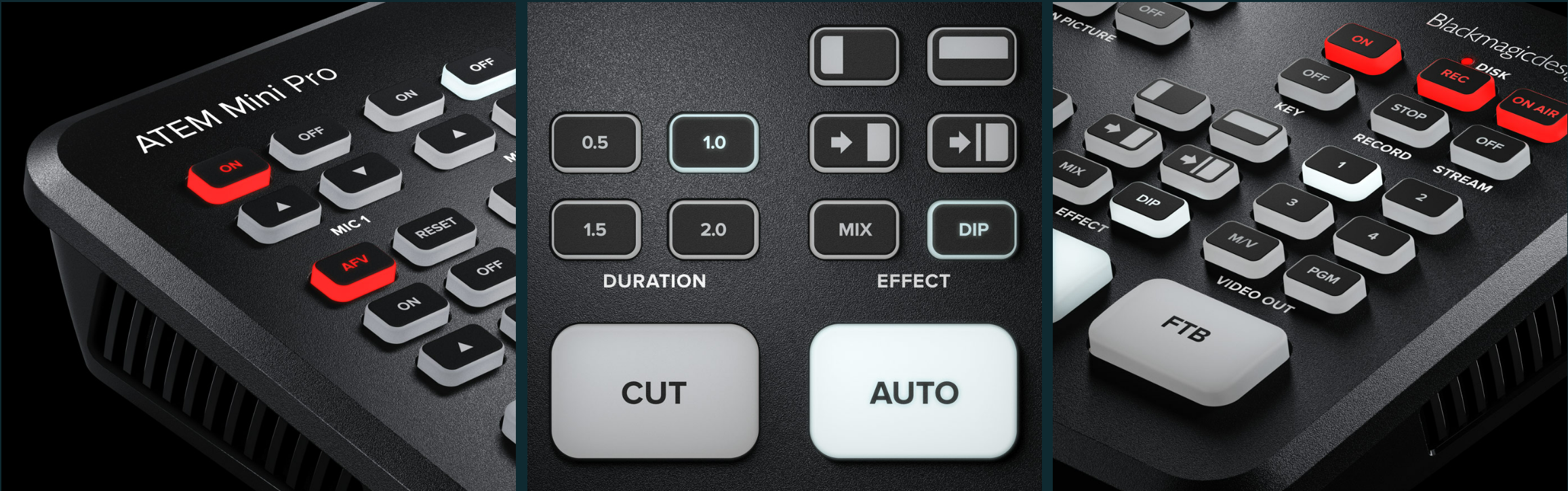

添加视频特效,令人大开眼界

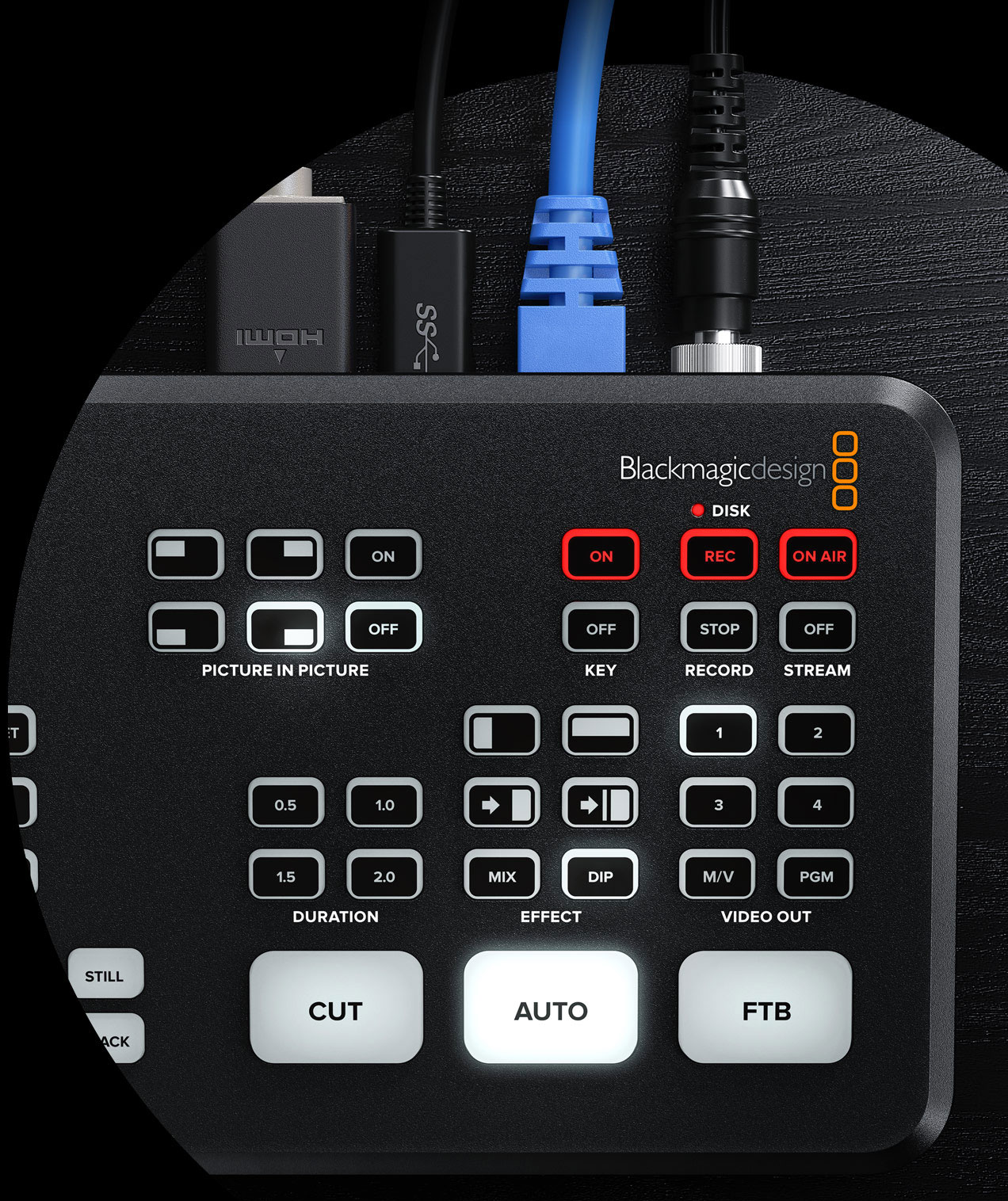

ATEM Mini的一大优势就是其专业水准制作品质,可让您使用一系列内置视频特效!切换信号源时,“CUT”按钮可即时执行硬切操作。“AUTO”按钮是大型广播级切换台专业用语,可启用视频特效转场。此外,还设有时长按钮,可分别设置0.5秒、1秒、1.5秒以及2秒的视频特效。您还可以选择想要的特效类型,包括可在信号间进行平滑过渡的混合转场,以及通过某个色彩实现淡入淡出的浸入转场等,还能使用充满趣味的DVE特效,在不同信号转场时可将图像移出屏幕。

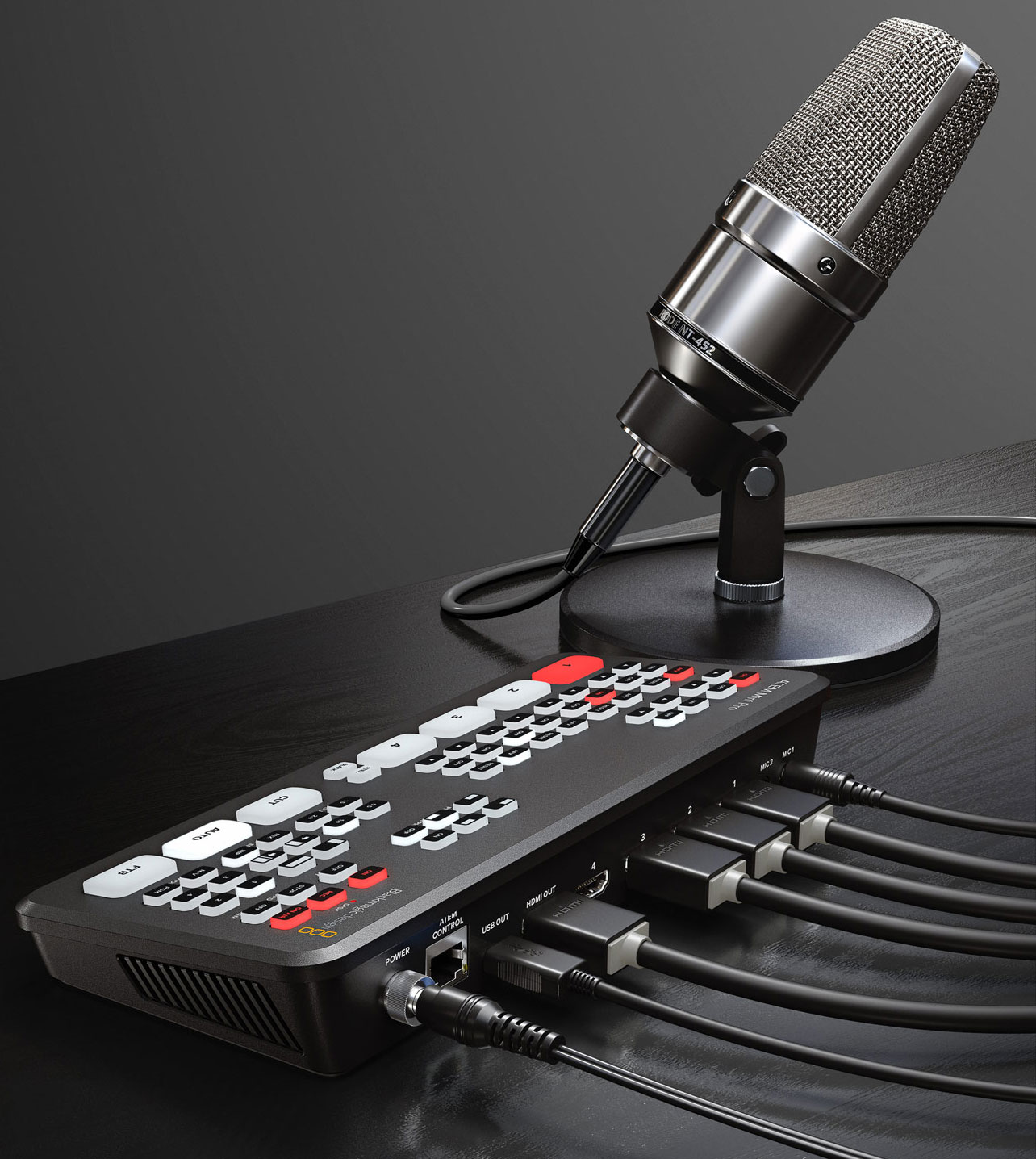

使用专业麦克风

切换台设有两个独立的3.5mm立体声音频输入,可连接桌面麦克风和领夹式麦克风。此外,您还可以连接音乐播放器,在流媒体直播上线时生成开场音乐,然后开始正式的节目内容。有了2个额外立体声音频输入,主持人和嘉宾在参加访谈节目时都可以佩戴领夹式麦克风。所有连接至ATEM Mini的音频输入都在面板上设有按钮,可调整音频电平以及是否将输入启用到调音台的选项。此外,所有型号都配有Fairlight调音台工具,所有HDMI输入和两路麦克风输入都可连接到这个调音台,方便您对所有音频源进行实时混音。ATEM Mini Extreme型号还添加了一个耳麦输出。

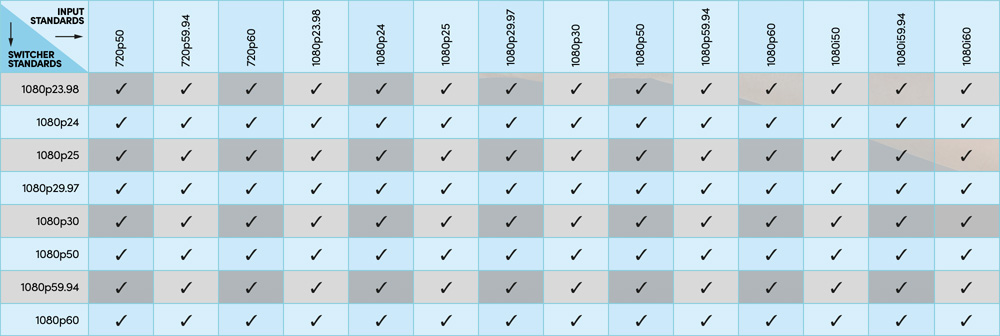

自动转换任何HDMI输入格式

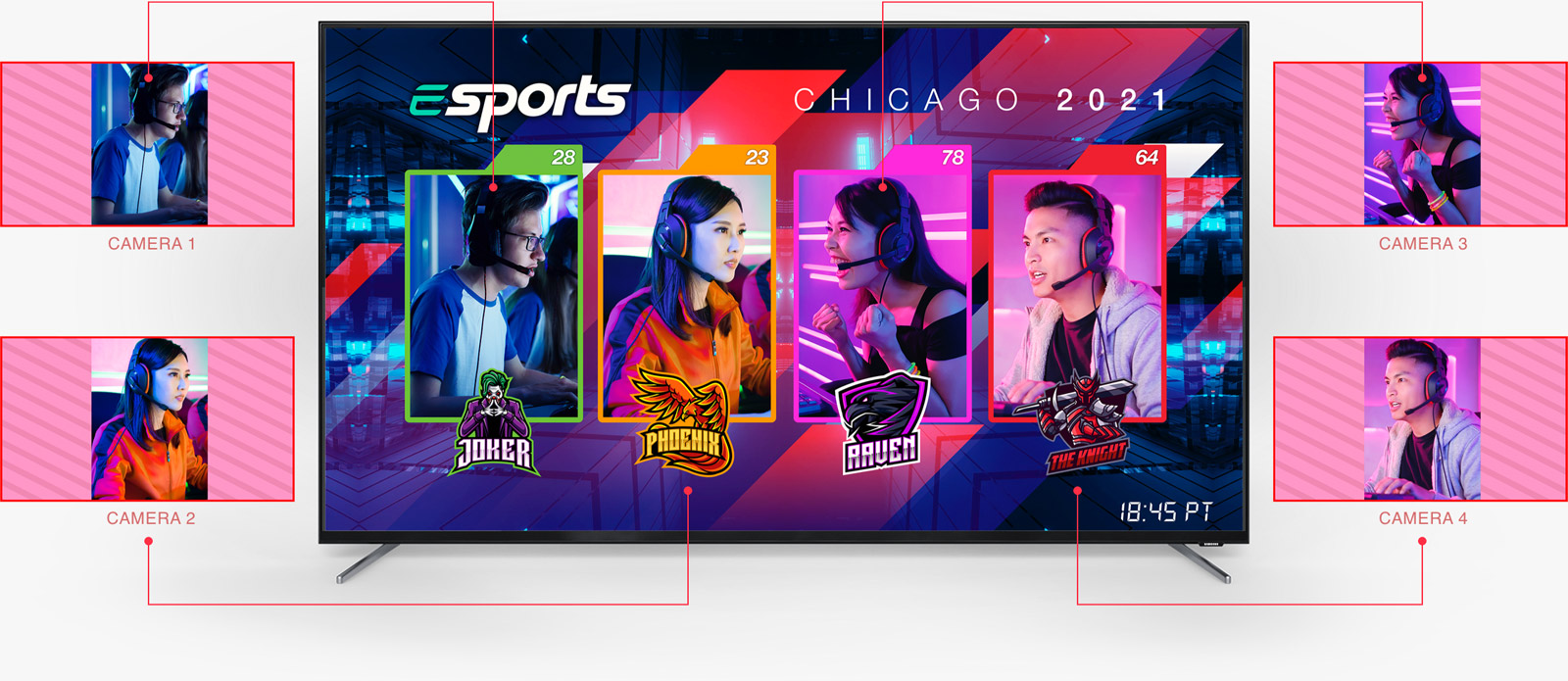

每路HDMI输入均配备格式转换功能,因此ATEM Mini可自动将1080p、1080i及720p信号源转换至切换台的视频格式!默认情况下,切换台会自动设置其视频格式,您也可以为切换台手动设置任何视频格式!其HDMI输出是真正的“Aux”辅助输出,您可以将每路HDMI输入以Clean Switch的方式切换输出,甚至可以将输入1“直接”切换为HDMI输出,获得低延迟电子竞技节目制作。ATEM Mini Extreme型号还支持两个低延迟直接环通!在更强大的ATEM Mini Pro和ATEM Mini Extreme型号上,HDMI输出还可以被选为显示完整的多画面分割!

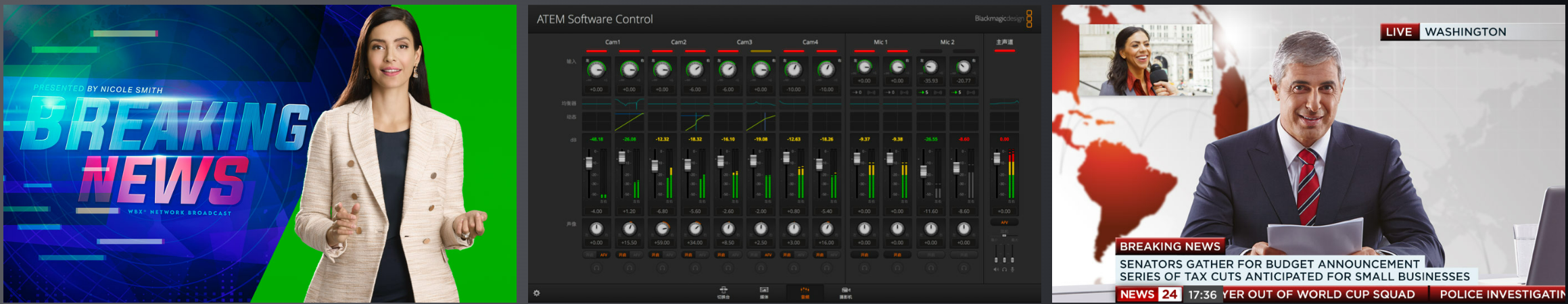

内置广播级功能!

ATEM Mini在做到简单易用的同时,还蕴藏了强大的广播级功能!如果您有志在影视产业谋得一席之地,ATEM Mini是您练手的好机会,因为它与高端广播演播室的切换台拥有相同的性能。具体包括ATEM Advanced Chroma Key、Fairlight调音台、DVE以及静帧图文存储等!只需在Mac或Windows计算机上运行免费的ATEM Software Control软件,通过USB或以太网连接后,就能获得ATEM Mini的更多功能。假以时日,您便可学习到如何进行广播级品质的现场制作。ATEM Mini采用新颖独到的设计,以小巧机身凝聚广播级切换台的专业功能,还依然拥有亲民价位!



附赠ATEM Software Control Panel

ATEM Software Control软件能解锁ATEM Mini所蕴含的强大功能,激发这款切换台的无限潜能。ATEM Software Control提供了带有参数面板的视觉化切换台用户界面,可用于快速调整。除了可以通过USB正常连接之外,您还可以连接以太网,让多名用户使用不同计算机通过其各自的ATEM Software Control对ATEM Mini进行控制!这款软件能提供全面的混音和各种效果,加载静帧,甚至执行高级宏命令编程任务!您还能将切换台状态保存为XML文件!此外,它还能通过以太网控制HyperDeck硬盘录机来播放片段。

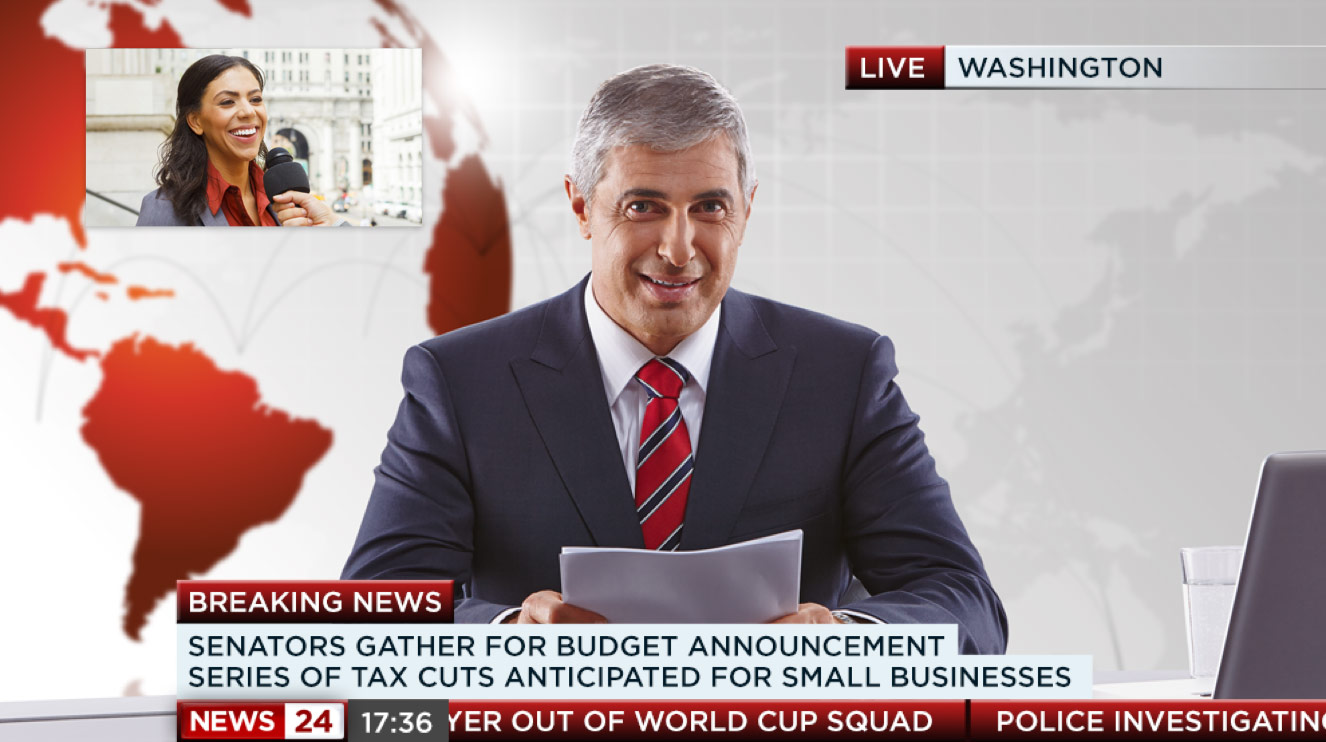

DVE画中画、转场及特效


ATEM Mini的亮点之一就是它的数字视频特效处理器,通常称作“DVE”,它能实现画中画功能和令人眼花缭乱的DVE转场!DVE能帮助您创建专业的画中画效果,并带有自定义3D边框、阴影和灯光等效果。其画质与ATEM高端型号的切换台无异,DVE支持位置、大小和缩放调整,全部实时进行。DVE还可以用来创建新奇的转场效果,通过16种不同的DVE挤压和DVE推移效果为节目增添趣味性。DVE搭载“飞键”特性,您可以使用该功能以自定义图文创建各种图文划像转场!

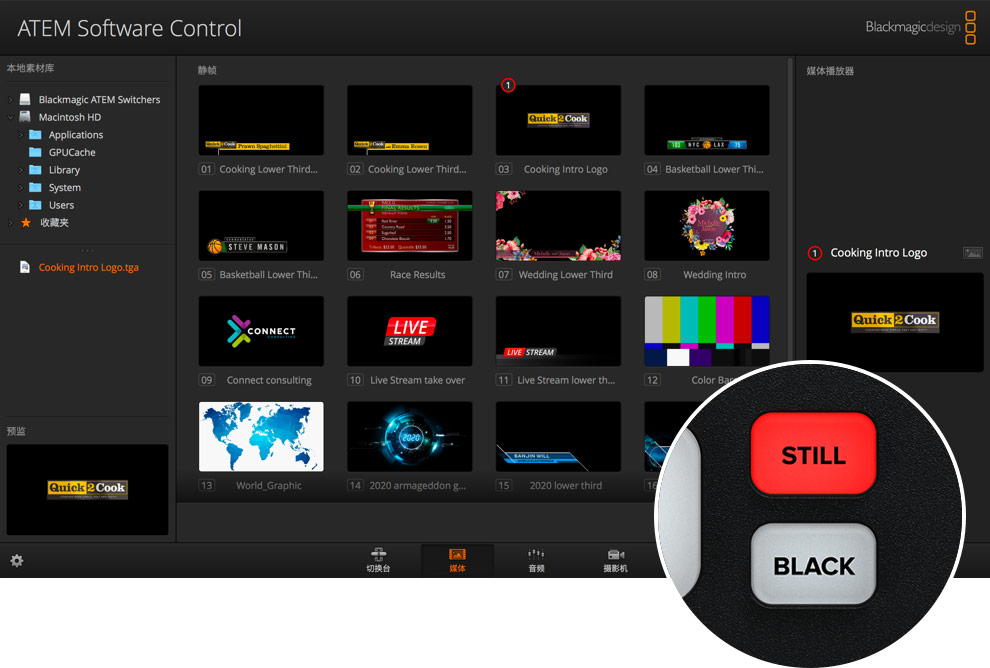

内置Photoshop插件图文

内置“媒体池”可加载多达20种独立的广播级RGBA图文用于标题、开场和徽标等等。媒体播放器可用来输出所选图像,使其作为额外的内部视频源用于图文和标题。您甚至可使用静帧进行图文划像等复杂特效。ATEM Mini还可以从视频输出抓取静帧,并将其添加至内部媒体池。图文可通过ATEM Software Control加载,也可使用ATEM Photoshop插件从Photoshop直接下载。Photoshop插件能用来直接将素材下载到媒体播放器,因此非常适用于记分牌等需要频繁更换的图文。










配备全新版ATEM Advanced Chroma Key

ATEM Mini拥有强大的ATEM Advanced Chroma Key高级色键,能实现绿屏抠像效果,是新闻播报或现场演讲的好帮手!切换台所配备的色键是一项极其强大的工具,它能通过拾色器对背景色彩进行采样,从而自动生成抠像参数,为您带来精准的边缘和光斑控制,甚至还有前景色彩校正器来匹配前景层和背景层,确保获得天衣无缝的合成效果。您还可以通过创建带有绿屏或蓝屏背景的图文来打造出标题叠加效果。ATEM Mini Extreme型号内含多达4个ATEM Advanced Chroma Keyer色度键控,足够为虚拟制作的每个固定机位都配备一个键控功能!

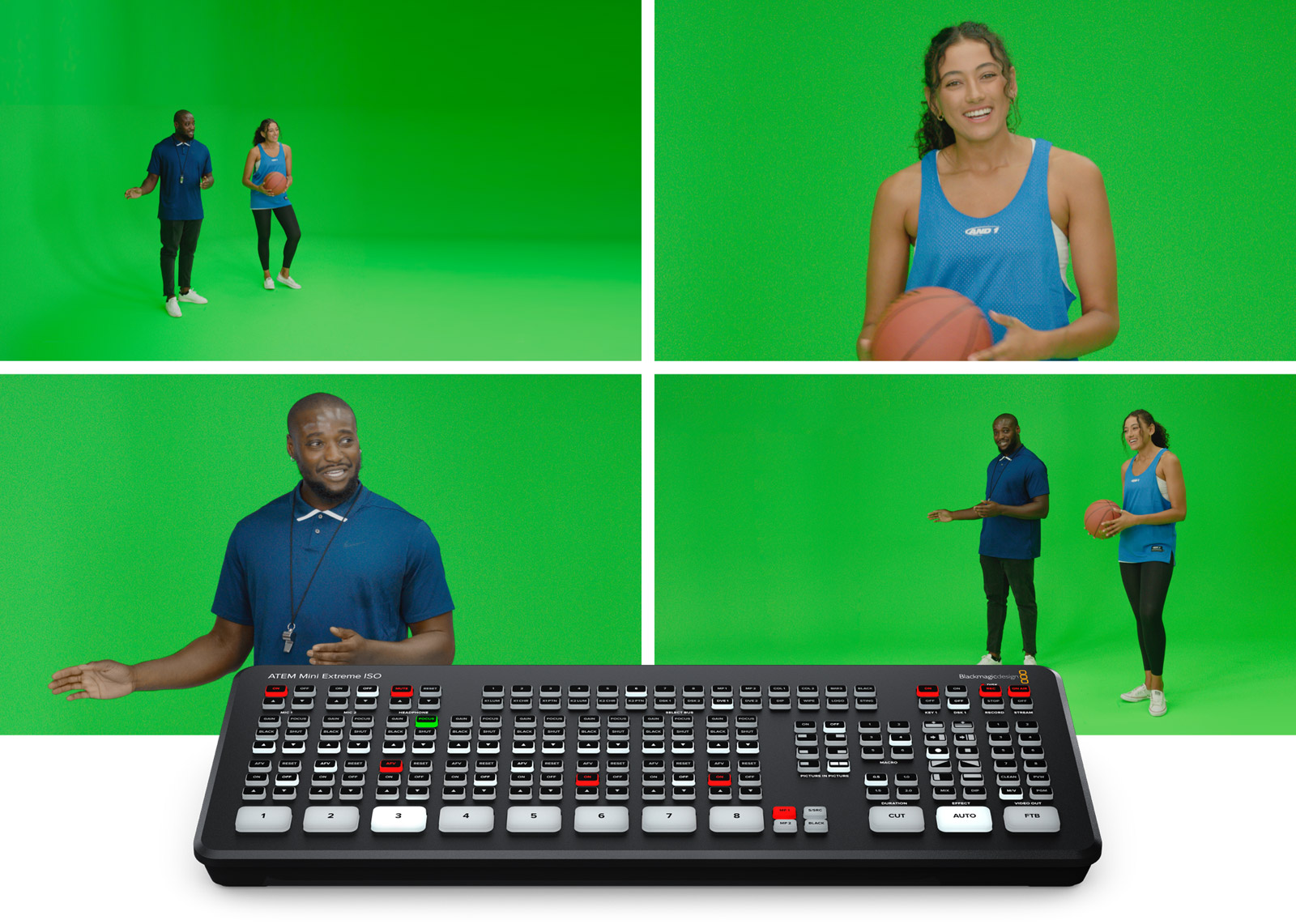

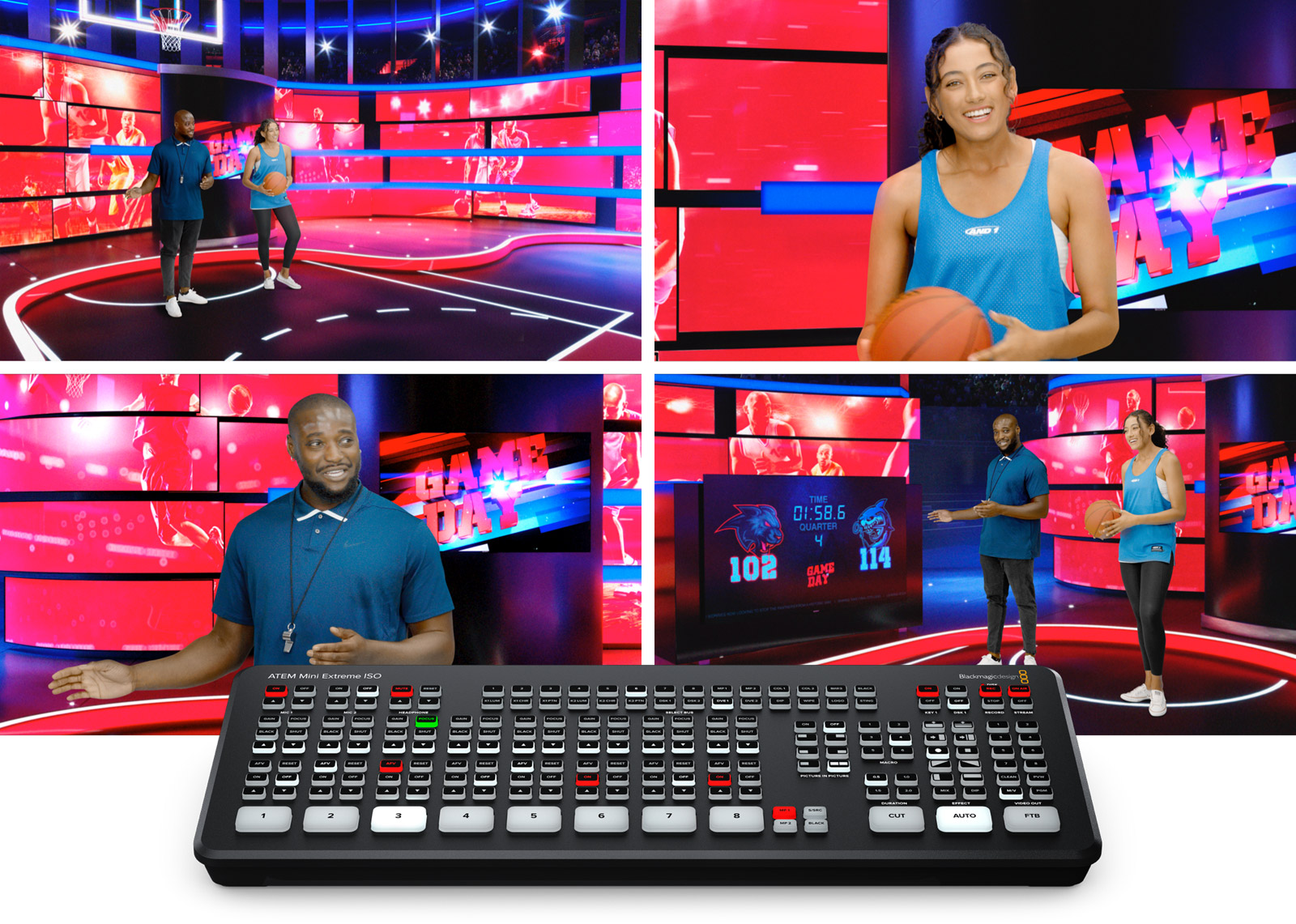

打造足以乱真的虚拟场景

ATEM Mini Extreme型号内含4个上游色度键控,能帮助您打造出栩栩如生的虚拟场景!这4个独立的色度键控工具能为4台摄影机分别提供一个键控功能,轻松打造4机位虚拟场景。ATEM Mini Extreme提供8路输入,其中4路可连接摄影机,另外4路可连接制作虚拟场景用的计算机,获得渲染后的背景画面。您不用移动摄影机位置,而是可以采用固定机位虚拟场景制作方案。具体操作时,只要从媒体播放器和媒体池加载预先渲染好的静帧图像背景就可以。您可以设置宏命令来更改摄影机,并将正确的背景加载到媒体播放器中,甚至还可以使用DeckLink Quad HDMI和实时虚拟场景软件进行工作!




真正的广播风格混合特效切换

当您购买ATEM Mini后,首次使用时运行的是“Cut Bus”切换模式,但您可以将它更改为大型播出机构使用现场制作切换台常用的“Program/Preview”操作风格。Cut Bus切换操作简单,可选择任何输入并立即切换至该信号。如果您想将ATEM Mini纳入专业应用方案,可以使用ATEM Software Control将切换台更改为节目/预监模式。运行混合特效风格时,被选中的信号源不会切入播出,只有当您按下CUT或AUTO按钮时才会播出。这种节目/预监两步操作模式能有效降低出错的几率。节目/预监操控方案是对广电类院校学生进行培训的理想方案!

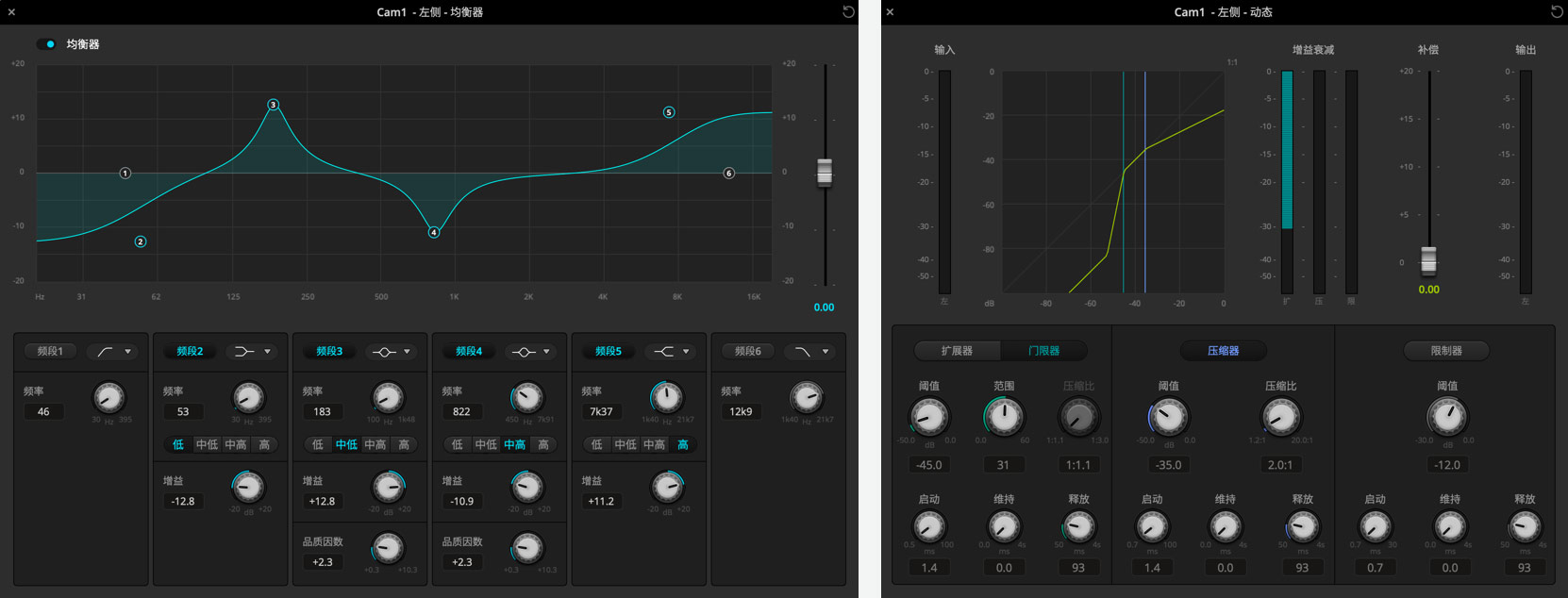

内置6频段均衡器、压缩器及限制器调音台


ATEM Mini内置Fairlight调音台,这使它能轻松胜任复杂的现场混音工作。内部调音台为每路HDMI输入配备足够的通道数量,您可以对所有信号源进行混合!这包括来自所有HDMI的音频信号源,以及两个立体声麦克风输入。每路输入均配有极高品质的6频段参量均衡器、压缩器、限制器、扩展器以及噪声门,并带有全面声像控制。当切换至“AFV”时,您甚至可设置软件在输入之间实现自动混音,或一次性实现多信号的现场混音操作。如此强大的音频处理均可通过ATEM Software Control软件控制面板、Mackie兼容控制面板或甚至是强大的Fairlight Audio Console硬件调音台实现操控!

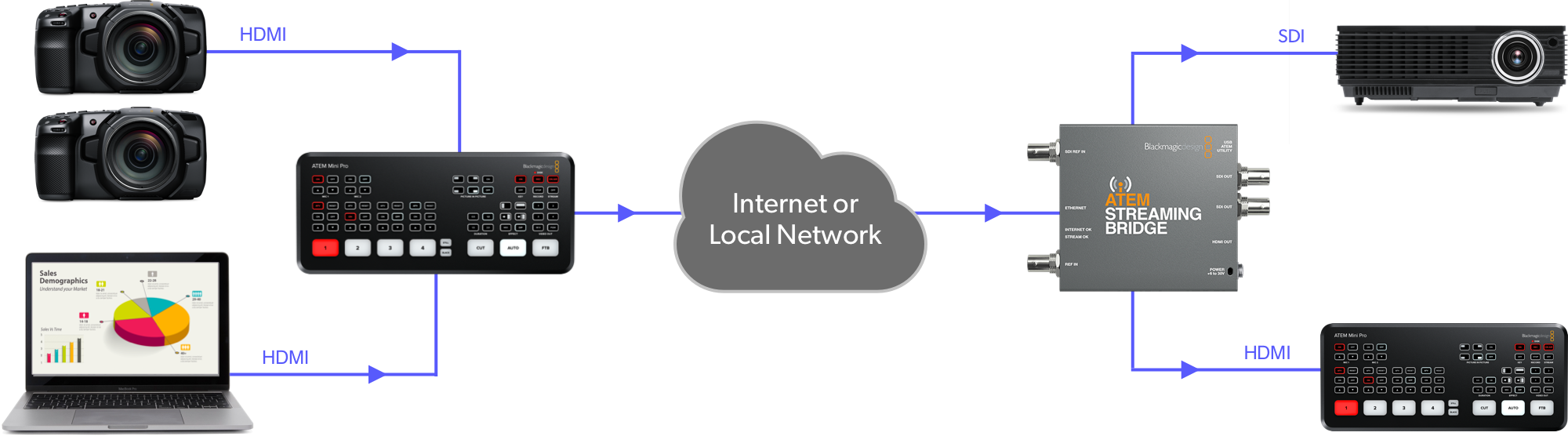

ATEM Streaming Bridge,为直播助力!

ATEM Streaming Bridge是一款视频转换器,它可以从任何ATEM Mini Pro或ATEM Mini Extreme上接收H.264视频流并转换回SDI和HDMI视频,以便您将视频发送至本地以太网络的其他地点,或通过互联网发送至全世界!该设备采用先进的H.264编解码,可以非常低的数据速率实现更高的品质。播出机构和播客可以联手打造节目,并构建ATEM Mini远程演播室全球大网络。它的设置简单便捷,只要使用ATEM软件程序创建设置文件,再通过电子邮件将这些文件发送至远程演播室即可。ATEM Streaming Bridge是将ATEM Mini作为远程播出室使用的理想之选!




摄影机控制和色彩平衡尽在掌握

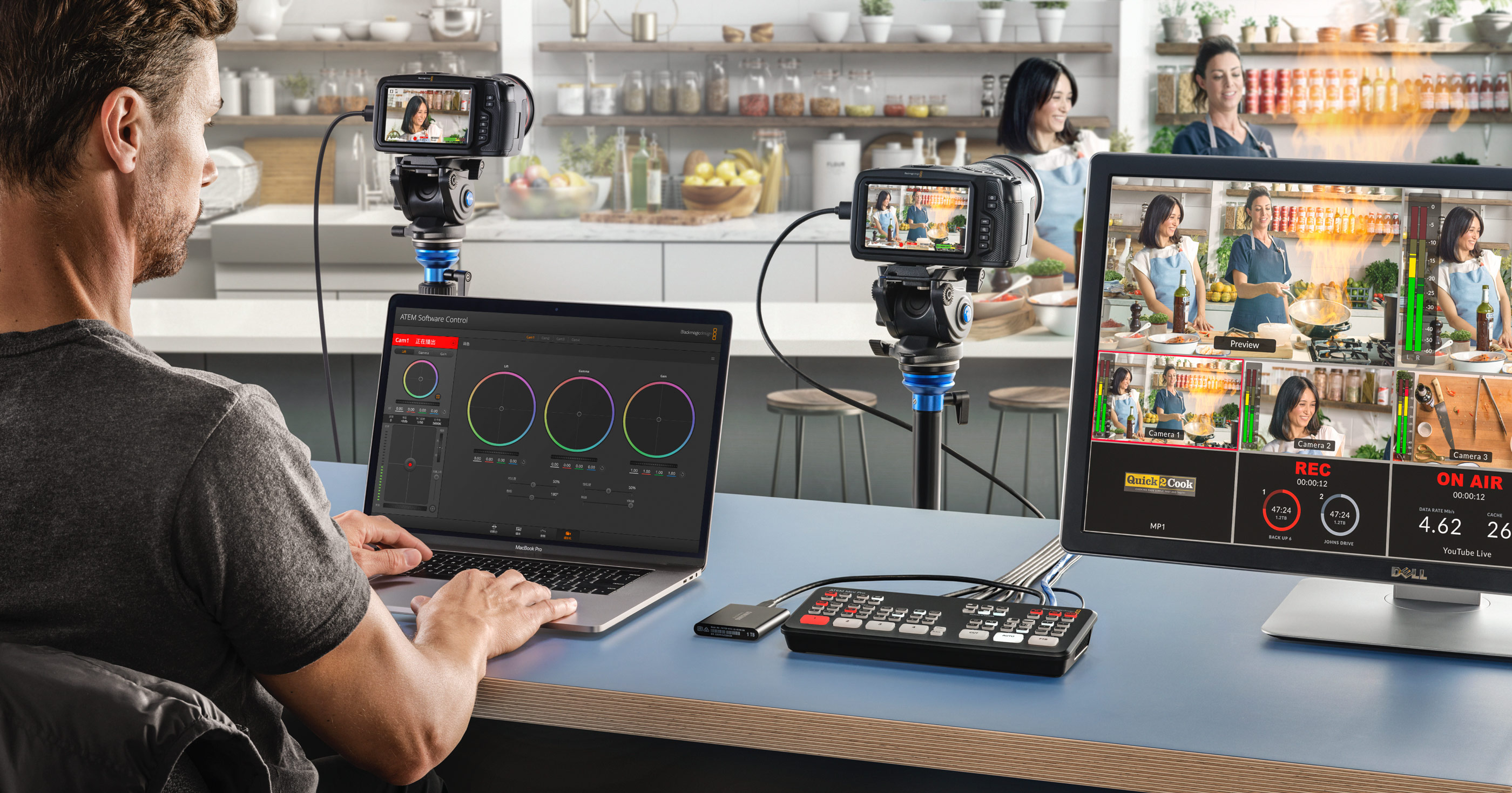

如果需要更专业的广播级工作流程,您可以通过ATEM Mini来远程控制摄影机!Blackmagic Pocket Cinema Camera 4K和6K型号都可以作为演播室摄像机使用,它们可以通过HDMI连接ATEM Mini实现控制信号的传输。这意味着您可以从ATEM Software Control控制摄影机的各项设置以及摄影机的调色工具。这样一来,ISO、色调、镜头光圈、对焦、变焦等都可以远程更改,摄影师就能更加专注于拍摄本身!控制界面分为两类,一类是CCU风格布局,可进行传统的色调色彩控制;一类是DaVinci调色工具界面,可利用摄影机自带的DaVinci调色工具为直播画面添加数字电影观感!






开发自定义远程控制方案

以太网连接还能实现自定义控制方案!ATEM Mini自带ATEM Software Control,但您也可以使用以太网在世界各地远程控制ATEM。较为常见的工作流程就是,利用以太网将ATEM Mini部署在HDMI摄影机附近,然后在控制室等相对安静的地方对其进行远程控制。试想控制室与表演或访谈所处异地,而您可以在控制室使用切换台,这是多么专业的演播室部署啊!您可以将多台控制面板同时添加到以太网内,也可使用开发人员SDK打造自定义解决方案!

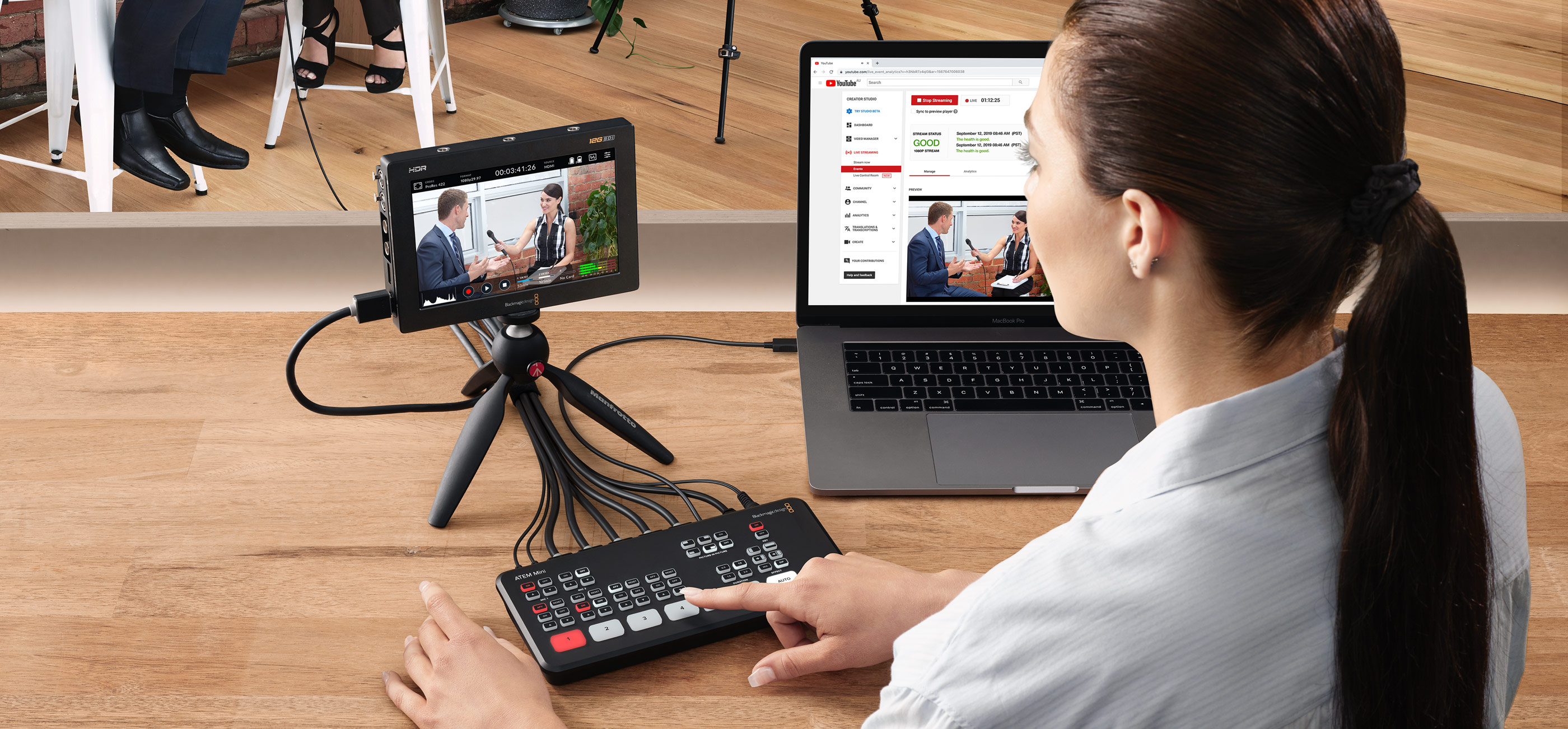

记录到外部录机!

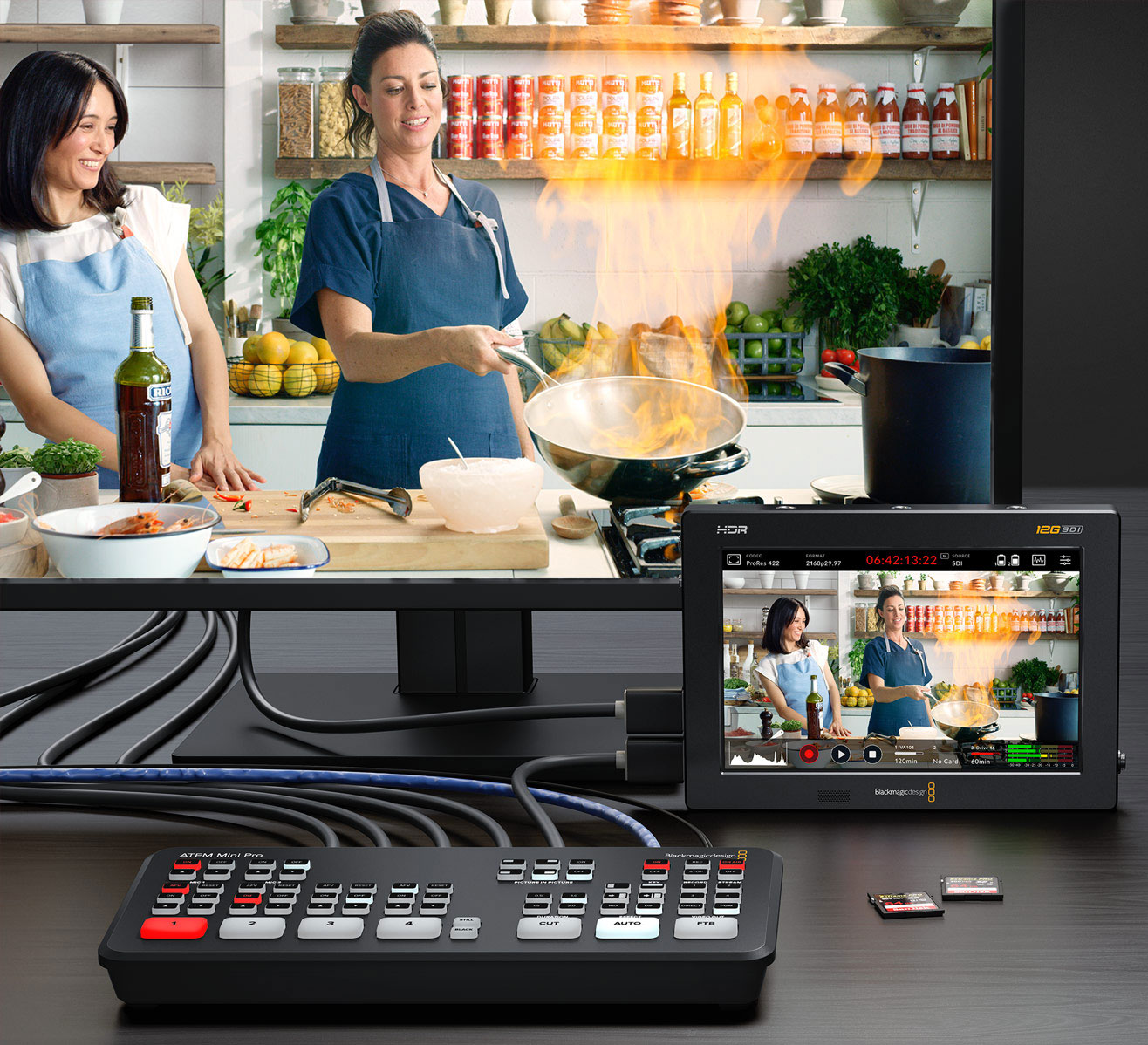

HDMI节目输出非常适合用于连接ATEM Mini和外部录机或监视器!ATEM Mini支持Blackmagic Video Assist等记录设备。您可以获得带有切换台节目视频的高品质输出,以及从内部调音台获得现场音频,甚至可以通过HDMI输出连接大型场所的视频投影仪。如果连接ATEM Software Control,您还能单独记录其中一路输入。此外,更为先进的ATEM Mini Pro和ATEM Mini Extreme型号还可以从HDMI节目输出记录ProRes格式,并同时使用内置记录功能,将H.264视频流记录到USB闪存盘,生成获得多个影像格式!
